Mantenimiento del cortacésped

1. Estacionar la máquina de forma segura. (Ver Estacionamiento seguro, en la sección SEGURIDAD.)


c PRECAUCIÓN: ¡Evitar lesiones! El componente es activado por resorte y bajo tensión. Si el componente activado por resorte se suelta repentinamente puede causar lesión.

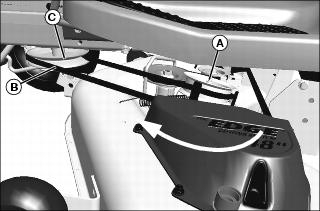

3. Colocar una llave inglesa de 15 mm, cerrada o para casquillos, en la tuerca de la polea tensora (A) y girarla en sentido horario, para desplazar la polea tensora hacia la parte delantera del tractor, y sujetarla para destensar la correa.

4. Retirar la correa (B) de la polea de transmisión (C) y descargar la tensión de la tuerca de la polea (A).

5. Para instalar la correa en la polea de transmisión, girar la tuerca de la polea tensora en sentido horario a fin de desplazar la polea tensora hacia la parte delantera del tractor, e instalar la correa en la polea de transmisión.

Extracción de la plataforma de corte

1. Estacionar la máquina de forma segura. (Ver Estacionamiento seguro, en la sección SEGURIDAD.)

3. Colocar la palanca de elevación del accesorio en la posición más baja, depositando la plataforma de corte sobre los bloques.

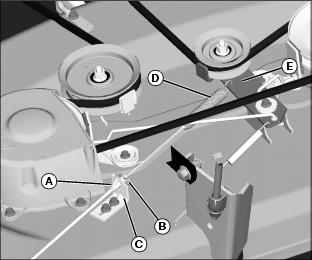

4. En máquinas de 107 cm (42 in.), desconectar el cable de transmisión del accionamiento del cortacésped (A), situado en el lado izquierdo de la plataforma de corte.

a. Retirar el pasador de bloqueo por resorte (B), tirar hacia fuera y retener el cable de transmisión del accionamiento del cortacésped, levantarlo y extraerlo del soporte (C).


c PRECAUCIÓN: ¡Evitar lesiones! Se puede pillar los dedos en los brazos de elevación del cortacésped. Los brazos de elevación se activan por resorte y pueden saltar al extraer la plataforma. Bloquear la palanca de elevación antes de tirar del pasador con el fin de extraer la plataforma de corte.

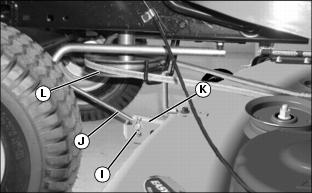

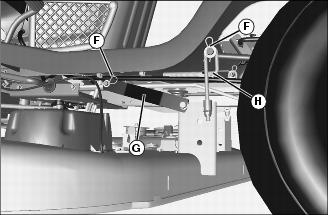

5. Retirar los pasadores de bloqueo por resorte y las arandelas (F) y desconectar el brazo de tiro trasero (G) y las articulaciones de elevación ajustables (H) de cada lado.

6. Retirar del soporte de la plataforma de corte (K) el pasador de bloqueo por resorte, la arandela (I) y la varilla de tiro delantera (J).

7. Retirar de la polea de transmisión (L) la correa de transmisión del cortacésped.

8. Retirar los bloques de madera de ambos lados y extraer la plataforma de corte deslizándola de debajo de la máquina.

• Retirar la varilla de tiro delantera de la máquina y fijarla a la plataforma de corte.

• Sólo en la plataforma de corte de 107 cm (42 in.): Introducir el cable de transmisión del accionamiento del cortacésped en la presilla (M) y enganchar el extremo del resorte del cable con la tornillería (N) en la espiga del lado izquierdo del bastidor de la máquina.

Instalación de la plataforma de corte

1. Estacionar la máquina de forma segura. (Ver Estacionamiento seguro, en la sección SEGURIDAD.)

2. Colocar la palanca de elevación del accesorio en la posición de transporte.

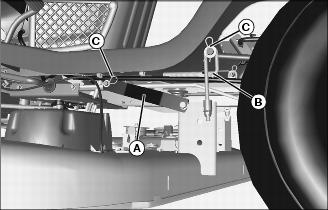

6. Sujetar el brazo de tiro trasero (A) y la articulación de elevación ajustable (B), en cada lado, con arandelas y pasadores de bloqueo por resorte (C).


IMPORTANTE: ¡Evitar daños! Para evitar daños en el embrague, asegurarse de que la varilla de tiro delantera está correctamente instalada. Asegurar la varilla con la arandela y el pasador de traba por resorte a la izquierda del soporte de la plataforma de corte.

7. Introducir la varilla de tiro delantera (D) en el soporte de la plataforma de corte (E) y sujetarla con una arandela y un pasador de bloqueo por resorte (F) en el lado izquierdo del soporte, como en la imagen.


c PRECAUCIÓN: ¡Evitar lesiones! El componente es activado por resorte y bajo tensión. Si el componente activado por resorte se suelta repentinamente puede causar lesión.

Nota de fotografía: Para la foto se ha utilizado una plataforma de corte de 122 cm (48 in.).

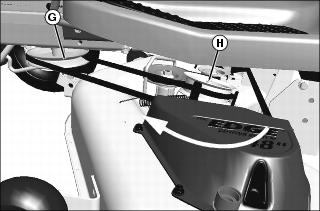

8. Colocar la correa de transmisión del cortacésped en la polea de transmisión del motor (G).

• En plataformas de corte de 122 cm (48 in.) y 137 cm (54 in.): Colocar una llave inglesa cerrada de 15 mm, o un casquillo, en la tuerca de la polea tensora (H) y girarla en sentido horario, desplazando la polea tensora y el brazo tensor hacia la parte delantera del tractor. Sujetarla mientras se instala la correa en la polea de transmisión.

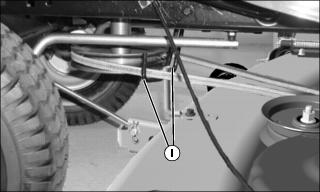

• En la plataforma de corte de 107 cm (42 in.): Comprobar que la correa pasa a través de ambas guías de la correa (I).

9. Retirar los bloques de madera de debajo de ambos lados de la plataforma de corte.

10. En máquinas con plataforma de corte de 107 cm (42 in.): Acoplar el cable de transmisión del accionamiento del cortacésped.

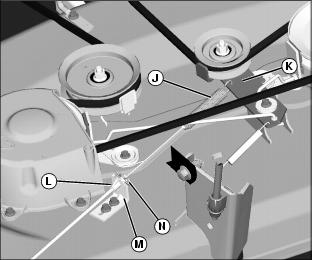

a. Pasar el cable bajo la correa del cortacésped y la varilla del freno, y acoplar el resorte del cable (J) al soporte de la polea tensora (K).

b. Tirar del cable hacia fuera (L), alinear su extremo negro con la ranura del soporte (M) y soltar el cable en el interior de la ranura. Sujetarlo con el pasador de bloqueo por resorte (N).

Cambio de la correa de transmisión del cortacésped (plataforma de corte de 107 cm [42 in.])

1. Estacionar la máquina de forma segura. (Ver Estacionamiento seguro, en la sección SEGURIDAD.)

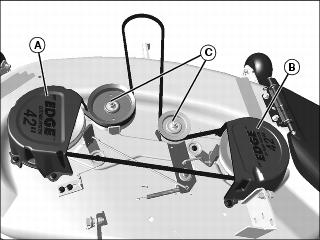

6. Instalar la correa en la plataforma de corte, como en la imagen. Asegurarse de que la correa esté en la ranura de cada polea.

10. Ajustar la tensión de la correa del cortacésped y los frenos de husillo, si es necesario.

Cambio de la correa de transmisión del cortacésped
(plataformas de corte de 122 cm [48 in.] y 137 cm [54 in.])

1. Estacionar la máquina de forma segura. (Ver Estacionamiento seguro, en la sección SEGURIDAD.)

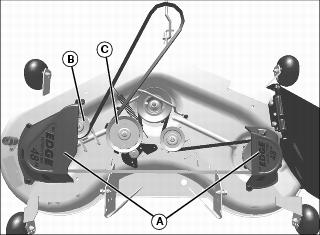

3. Extraer cinco tornillos de sombrerete y los protectores izquierdo y derecho de la correa (A).

7. Instalar la correa en la plataforma de corte, como en la imagen. Asegurarse de que la correa esté en la ranura de cada polea.

Ajuste de la tensión de la correa del cortacésped (plataforma de corte de 107 cm [42 in.])

1. Estacionar la máquina de forma segura. (Ver Estacionamiento seguro, en la sección SEGURIDAD.)

2. Pasar el interruptor o la palanca de accionamiento (TDF) del cortacésped a la posición desactivada (OFF).

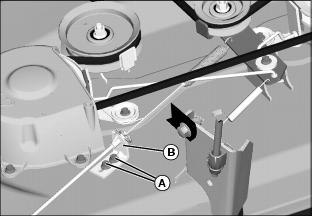

3. Aflojar las tuercas (A) y alejar el soporte del cable (B) del centro de la plataforma de corte, para tensar la correa. Desplazar el soporte hasta que el cable quede tensado, pero no excesivamente. Apretar las tuercas.

Ajuste de los frenos de husillo (plataforma de corte de 107 cm [42 in.])


c PRECAUCIÓN: ¡Evitar lesiones! Las cuchillas del cortacésped deben parar en cinco segundos aproximadamente cuando se desactiva el cortacésped o la TDF. Si las cuchillas no se paran en ese tiempo, llevar la máquina al concesionario autorizado donde pueden revisarlas de manera segura y realizar el mantenimiento a la máquina.


IMPORTANTE: ¡Evitar daños! Evitar daños a la correa. Revisar y corregir el freno de husillo cada vez que se ajuste la tensión de la correa del cortacésped. Ajustar la tensión de la correa de la unidad, de ser necesario, antes de ajustar los frenos.

1. Estacionar la máquina de forma segura. (Ver Estacionamiento seguro, en la sección SEGURIDAD.)

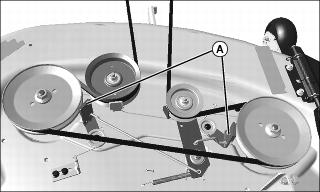

3. Retirar los protectores izquierdo y derecho de la correa y ajustar los dos frenos de cuchilla (A).

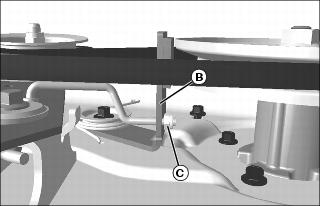

4. Medir la distancia entre el soporte del freno de husillo (B) y la tuerca (C) del extremo de la varilla del freno.

• La distancia entre el soporte y la tuerca debe ser: 2 3 mm (0.08 - 0.12 in).

5. Si es necesario hacer un ajuste, girar la tuerca (C) al final de la varilla del freno en la dirección correcta para colocar el freno a la distancia correcta de la polea.

Comprobación de posibles cuchillas pandeadas


c PRECAUCIÓN: ¡Evitar lesiones! Las cuchillas están muy afiladas. Usar siempre guantes cuando se manipulen las cuchillas o se trabaje cerca de ellas. Cambiar las cuchillas si están defectuosas. Nunca se deben soldar ni enderezar.

1. Estacionar la máquina de forma segura. (Consultar Estacionamiento seguro, en la sección SEGURIDAD.)

2. Elevar la plataforma de corte a la altura máxima para acceder a las cuchillas.

Nota de fotografía: La plataforma de corte con descarga lateral se usa para fines ilustrativos

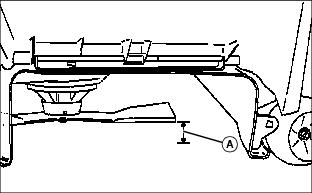

3. Medir la distancia (A) entre la punta de la cuchilla y la superficie plana del suelo.

4. Girar la cuchilla 180º y medir la distancia entre la punta de la otra cuchilla y la superficie plana del suelo.

5. Instalar la nueva cuchilla, si la diferencia entre las dos medidas es mayor de 3 mm (1/8 in.).

Mantenimiento de las cuchillas de corte


c PRECAUCIÓN: ¡Evitar lesiones! Las cuchillas giratorias son peligrosas. Antes de ajustar el cortacésped o de realizarle mantenimiento: • Desconectar el (los) cable(s) de la bujía o el cable negativo (-) de la batería para evitar que el motor arranque accidentalmente. • Llevar siempre guantes al manipular las cuchillas de corte o al trabajar cerca de las mismas.

Extracción de las cuchilla del cortacésped

1. Estacionar la máquina de forma segura. (Consultar Estacionamiento seguro, en la sección SEGURIDAD.)

2. Elevar la plataforma de corte para acceder a las cuchillas de corte. Si es necesario, extraer la plataforma de corte.

5. Inspeccionar las cuchillas; afilarlas, equilibrarlas o cambiarlas según sea necesario.

Instalación de las cuchillas del cortacésped

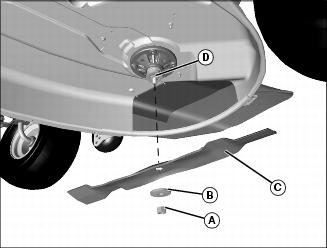

2. Alinear el orificio central ranurado de la cuchilla con el eje de husillo ranurado (D) y colocar la cuchilla sobre el eje de husillo del cortacésped.

3. Instalar la arandela, con el lado cóncavo hacia la cuchilla, e instalar la tuerca para sujetar la cuchilla en el eje de husillo ranurado.

4. Bloquear la cuchilla con un trozo de madera para impedir que gire y apretar la tuerca:

• Con un casquillo de 15/16 pulg., apretar la tuerca de 5/8 pulg. de la cuchilla a 88 Nm (65 lb-ft).

Afilado de las cuchillas


c PRECAUCIÓN: ¡Evitar lesiones! Las cuchillas están muy afiladas. Usar siempre guantes cuando se manipulen las cuchillas o se trabaje cerca de ellas. Usar siempre gafas de seguridad al afilarlas.

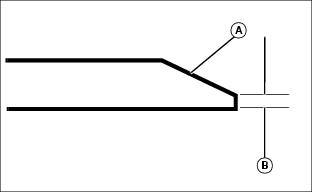

• Afilar las cuchillas con una esmeriladora, una lima de mano o una afiladora eléctrica.

Equilibrado de las cuchillas


c PRECAUCIÓN: ¡Evitar lesiones! Las cuchillas están muy afiladas. Usar siempre guantes cuando se manipulen las cuchillas o se trabaje cerca de ellas.

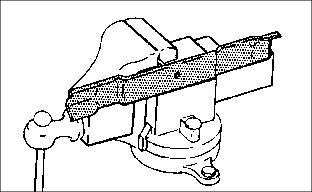

2. Colocar la cuchilla sobre un clavo en una prensa. Girar la cuchilla para que quede horizontal.

3. Comprobar su equilibrio. Si la cuchilla no está equilibrada, su extremo más pesado descenderá.

4. Esmerilar el bisel del extremo pesado. El bisel de la cuchilla no debe cambiarse.
