Assembly


Identify Parts


MX35611

A - Front Blade

B - Lift Frame

C - Front Draft Pin

D - Rockshaft

E - Bearing (2) (In bag of parts)

F - Bracket, Support

G - Bracket, Rockshaft

H - Plate, Mounting

I - Lift Rod, Outer

J - Lift Rod, Inner

Bag of Parts Contains:

Qty.

Description

Size

2

Pin, Spring Locking

2.5 x 61.5 mm

1

Pin, Spring Locking

3.2 x 63.5 mm

1

Pin, Spring Locking

4.5 x 90 mm

1

Pin, Pivot Lock

2

Skid Shoe

2

Pin, Drilled, Small

9.4 x 25.4 mm

4

Pin, Drilled

10 x 28 mm

1

Pin, Pivot

15.9 x 71.4 mm

1

Pin, Clevis

6 x 40 mm

1

Cotter Pin

2.5 x 16 mm

1

Cotter Pin

3.2 x 32 mm

1

Cotter Pin

2.5 x 20 mm

4

Locking Ring

1

Bushing, Flange

2

Bolt, Flange

M10x30

2

Nut, Flange

M10

1

Washer

M10

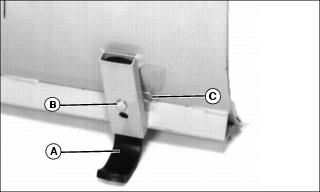

Install Skid Shoes


M38487

Install each skid shoe (A) with small drilled pin (B) and spring locking pin (C).

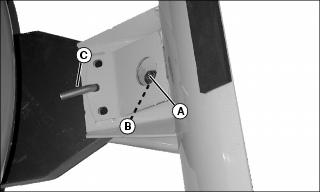

Install Frame Assembly to Blade


M92192A

1. Attach blade to frame assembly with pivot pin (A), and large spring locking pin (B).

2. Install lock pin (C).
