Entretien - Graissage

Graisse

Les graisses suivantes sont recommandées :

• Graisse universelle SD à la polyrésine John Deere

• Graisse universelle HD au complexe lithium John Deere

Si aucune de ces graisses n’est disponible, n’utiliser que des graisses universelles de classification NLGI grade 2.

Pour une utilisation de la machine par temps humide ou à vitesse élevée, il peut être nécessaire d’utiliser des graisses spéciales. Pour tout renseignement, consulter le concessionnaire.

Graissage des points de pivot

Unités de coupe de 38 et 42 pouces :

MX37951

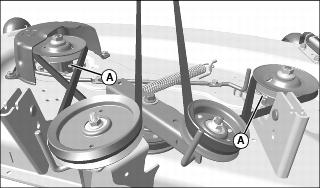

Photo : Unité de coupe de 38 pouces illustrée.

MX37952

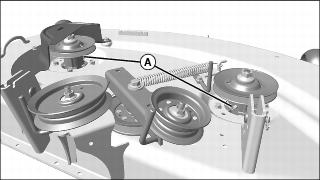

Photo : Unité de coupe 42C illustrée.

MX37953

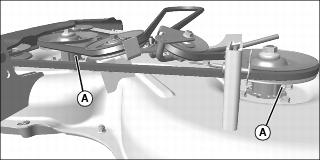

Photo : Unité de coupe à paillis de 42 pouces illustrée.

• Graisser les deux graisseurs (A) des fusées de l’unité de coupe avec deux injections de graisse en respectant les intervalles spécifiés.

Unités de coupe de 48 et 54 pouces :

MX37954

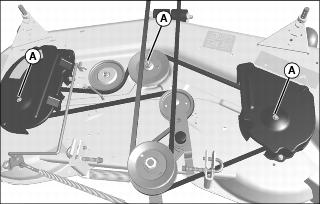

Photo : Unité de coupe de 54 pouces illustrée.

• Graisser les trois graisseurs (A) des fusées de l’unité de coupe avec deux injections de graisse en respectant les intervalles spécifiés.

Graissage de l’essieu avant

MX36271

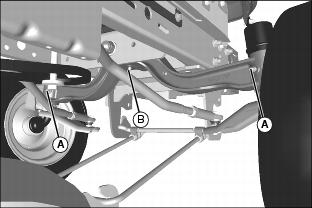

1. Graisser les graisseurs (A) sur les fusées avec une ou deux injections de graisse universelle.

2. Faire tourner les roues pour répartir la graisse sur les fusées.

3. Graisser le pivot central (B) de l’essieu avant d’un ou deux coups de pompe à graisse universelle.

Graissage des joints de cardan arrière (modèles à 4 roues directrices)

MX36301

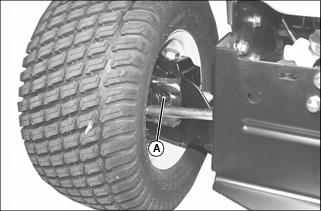

1. Graisser le graisseur de pivot de direction (A) sur chaque roue avec la graisse recommandée.

2. Tourner le volant dans les deux sens plusieurs fois pour distribuer la graisse uniformément.

Graissage de la pédale de relevage

MX36270

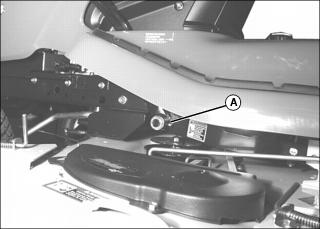

Photo : Emplacement du graisseur sous le côté gauche du carter d'aile.

1. Graisser le graisseur (A) de la pédale de relevage avec suffisamment de graisse pour retirer la saleté.

2. Retirer l’excès de graisse.
