Entretien - Circuit électrique


c ATTENTION : Risque de blessures ! La batterie dégage des gaz explosifs et inflammables. La batterie risque d'exploser : • Ne pas fumer à proximité de la batterie. • Porter des lunettes de protection et des gants. • Ne pas mettre les bornes de la batterie en contact direct avec un objet métallique. • Débrancher le câble négatif en premier. • Raccorder le câble négatif en dernier.

Retrait et installation de la batterie

Retrait

1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

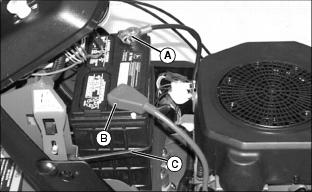

4. Retirer le capuchon rouge (B) de la borne positive (+) et débrancher le câble de la batterie.

Installation


IMPORTANT : Risque de dégâts matériels ! Suivre les instructions avec soin. La batterie et ses câbles doivent être correctement installés. Lors de la pose de la batterie, s'assurer que les cosses sont face à l'avant de la machine.

1. Placer la batterie sur son support pour que les bornes soient tournées vers l’avant de la machine.

2. Raccorder d’abord le câble positif (+) à la borne positive (+) de la batterie.

4. Pour éviter la corrosion, pulvériser les bornes de la batterie avec du lubrifiant.

Nettoyage de la batterie et des bornes

1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

3. Nettoyer la batterie avec une solution de quatre cuillerées de bicarbonate de soude pour un gallon d'eau. Faire attention à ne pas verser de bicarbonate de soude dans les éléments.

5. Nettoyer les bornes et les cosses des câbles de la batterie avec une brosse métallique jusqu'à ce qu'elles brillent.

7. Attacher les câbles aux bornes de la batterie, en commençant par le câble positif, à l'aide de rondelles et d'écrous.

8. Pour éviter la corrosion, pulvériser les bornes de la batterie avec du lubrifiant.

Utilisation d’une batterie d’appoint


c ATTENTION : Risque de blessures ! La batterie dégage des gaz explosifs et inflammables. La batterie risque d'exploser. • Ne pas fumer ou avoir une flamme nue près de la batterie. • Porter des lunettes de protection et des gants. • Ne pas charger une batterie gelée ou la mettre en marche à l'aide de câbles. Réchauffer la batterie à 16 ?C (60 ?F). • Ne pas brancher le câble de démarrage négatif (-) sur la borne négative (-) de la batterie déchargée. Mettre à la masse, à l’écart de la batterie déchargée.

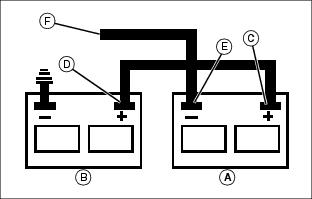

1. Raccorder le câble de démarrage positif (+) sur la borne positive (+) (C) de la batterie d’appoint (A).

2. Raccorder l'autre extrémité du câble de démarrage positif (+) sur la borne positive (+) (D) de la batterie déchargée (B).

3. Raccorder le câble de démarrage négatif (-) sur la borne négative (-) de la batterie d’appoint (E).


IMPORTANT : Risque de dégâts matériels ! La charge électrique de la batterie d'appoint peut endommager les composants de la machine. Ne pas installer le câble de démarrage négatif sur le châssis de la machine. Ne l'installer que sur le bloc moteur. Installer le câble de démarrage négatif à l'écart des pièces en mouvement dans le compartiment moteur, telles que les courroies et les pales du ventilateur.

4. Brancher l’autre extrémité négative (–) (F) du câble de démarrage sur une partie métallique du bloc moteur de la machine immobilisée, à l’écart de la batterie déchargée.

5. Mettre le moteur de la machine immobilisée en marche et le laisser tourner plusieurs minutes.

6. Débrancher les câbles de la batterie d’appoint avec précaution, exactement dans l'ordre inverse : le câble négatif en premier puis le câble positif.

Remplacement d'une ampoule de phare

3. Faire tourner la douille de l'ampoule dans le sens anti-horaire pour l'extraire.

5. Insérer la douille de l'ampoule dans le boîtier, l'enfoncer et la faire tourner dans le sens horaire pour l’installer.

Remplacement d’un fusible

1. Garer la machine en toute sécurité (voir Stationnement en toute sécurité dans la section SÉCURITÉ).

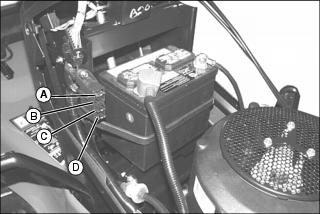

Position	Circuit	Taille des fusibles
A	Circuit principal	15 A
B	Prise d’alimentation de 12 V (10 A) (en option)	libre
C	Circuit du démarreur	20 A
D	Circuit du système	7,5 A

4. Vérifier le filament du fusible dans le regard du fusible et mettre le fusible au rebut si le filament est rompu.
