Mantenimiento del sistema eléctrico


c PRECAUCIÓN: ¡Evitar lesiones! La batería produce un gas inflamable y explosivo. La batería puede explotar: • No fumar ni tener una llama abierta cerca de la batería. • Se deben usar guantes y protección ocular. • No se debe permitir el contacto directo entre un metal y los bornes de la batería. • Al desconectarla se debe extraer primeramente el cable negativo. • Al conectarla, se debe instalar el cable negativo al final.

Extracción e instalación de la batería

Extracción

1. Estacionar la máquina de forma segura. (Ver Estacionamiento seguro, en la sección SEGURIDAD.)

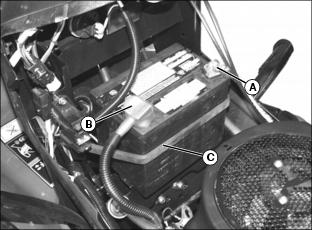

4. Separar la cubierta roja (B) del borne positivo (+) de la batería y quitar el cable de la batería.

Instalación


IMPORTANTE: ¡Evitar daños! Seguir las instrucciones con cuidado. La batería y sus cables deben instalarse correctamente. Al instalar la batería, asegurarse de que sus bornes queden hacia la parte delantera de la máquina.

1. Colocar la batería en su bandeja de tal forma que los bornes queden hacia la parte delantera de la máquina.

5. Aplicar lubricante en aerosol a los bornes para ayudar a evitar la corrosión.

Limpieza de la batería y sus bornes

1. Estacionar la máquina de forma segura. (Ver Estacionamiento seguro, en la sección SEGURIDAD.)

3. Lavar la batería con una solución de cuatro cucharadas de bicarbonato de sodio por cada galón de agua. Tener cuidado de que la solución de bicarbonato de sodio no entre en las celdas.

5. Limpiar los bornes y los extremos de los cables de la batería con un cepillo de alambre hasta que queden brillantes.

7. Acoplar los cables a los bornes de la batería, comenzando con el cable positivo y utilizando arandelas y tuercas.

Utilización de la batería de refuerzo


c PRECAUCIÓN: ¡Evitar lesiones! La batería produce un gas inflamable y explosivo. La batería puede explotar: • No fumar ni tener una llama abierta cerca de la batería. • Se deben usar guantes y protección ocular. • No arrancar por puente ni cargar una batería congelada. Calentar la batería a 16?C (60?F). • No conectar el cable de puente negativo (-) al borne negativo (-) de la batería descargada. Conectar a una buena conexión a tierra alejada de la batería descargada.

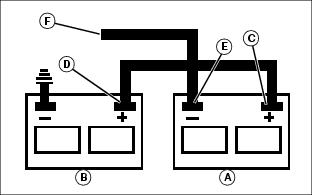

1. Conectar el cable de puente positivo (+) al terminal positivo (+) (C) de la batería de refuerzo (A).

2. Conectar el otro extremo del cable de puente positivo (+) al terminal positivo (+) (D) de la batería (B) del vehículo averiado.

3. Conectar el cable de refuerzo negativo (–) al borne negativo (–) (E) de la batería de refuerzo.


IMPORTANTE: ¡Evitar daños! Al realizar una carga eléctrica a partir de una batería de refuerzo, se pueden dañar los componentes de la máquina. No se debe instalar el cable de puente negativo en el chasis de la máquina. Se debe instalar únicamente al bloque del motor. El cable de puente negativo se debe colocar alejado de las piezas en movimiento en el compartimento del motor; por ejemplo, las correas y aspas del ventilador.

4. Conectar el otro extremo (F) del cable de puente negativo (–) a una pieza metálica del bloque del motor de la máquina averiada que se encuentre alejada de la batería.

5. Arrancar el motor de la máquina averiada y mantenerlo en marcha durante unos minutos.

6. Desconectar con cuidado los cables de refuerzo exactamente en el orden contrario: el cable negativo primero y después el cable positivo.

Cambio de la bombilla del faro

5. Introducir el casquillo de la bombilla en el alojamiento, empujarlo hacia adentro y girar en sentido horario para instalarlo.

Cambio de fusible

1. Estacionar la máquina de forma segura. (Consultar Estacionamiento seguro en la sección SEGURIDAD).

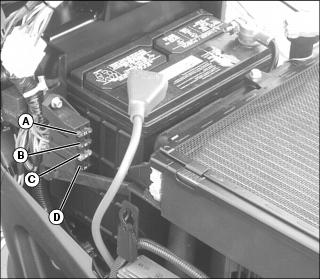

Posición	Circuito	Amperaje del fusible
A	Circuito principal	15 A
B	Toma de alimentación de 12 V	10 A
C	Circuito del motor de arranque	20 A
D	Circuito del sistema	7,5 A

4. Revisar la cinta de metal de la ventana del fusible y desechar el fusible si ésta está rota.

5. Insertar un fusible nuevo y de amperaje correcto en el receptáculo apropiado.
