Operating Controls

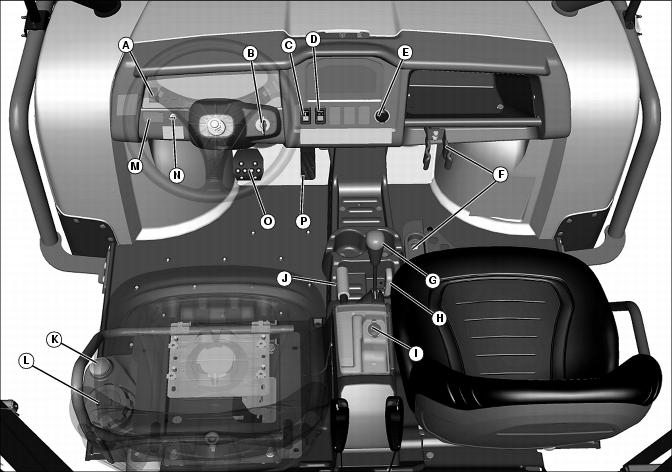

Operator Station Controls


MX49581

A - Cargo Box Power Lift Switch

B - Ignition Switch

C - 2WD / 4WD Switch

D - Headlight Switch

E - 12V DC Accessory Outlet

F - Gun Rack

G - Transaxle Shift Lever

H - Traction Assist (Differential Lock) Lever

I - 12V DC Accessory Outlet

J - Park Brake Lever

K - Fuel Gauge

L - Fuel Tank Cap

M - Turn Signal Switch (Optional)

N - Steering Wheel Lock Cable

O - Brake Pedal

P - Accelerator Pedal
