Operating Controls


Operating Controls


MX23516


MX23517


M86618


M60622

Key

Description

Key

Description

A

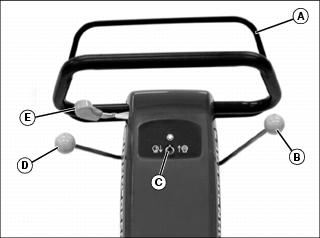

Operator Presence Bail

F

Reel Clutch Handle

B

Park Brake Lever

G

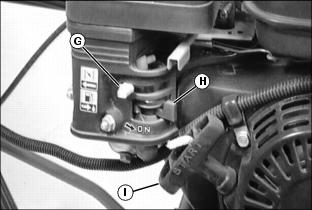

Choke Lever

C

Run/Off Switch

H

Fuel Shut-Off Valve

D

Travel Clutch Lever

I

Starter Handle

E

Throttle Lever

J

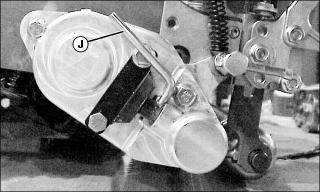

GTC Handle
