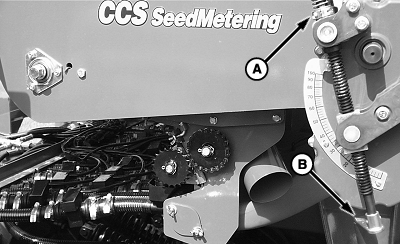

Set Transmission and Input Sprockets

A49104A
A49104A-UN-24OCT02

Single-Rank Machine

A49104
A49104-UN-11DEC02

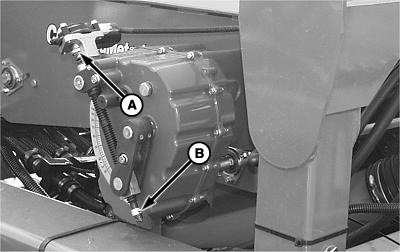

Two-Rank Machine

A - Disconnect Collar

B - Crank Handle

To manually adjust transmission, pull down on spring-loaded drive disconnect collar (A). Turn crank handle (B) to align pointer with desired setting found in rate charts.

A56394
A56394-UN-02JUN05

A56395
A56395-UN-02JUN05

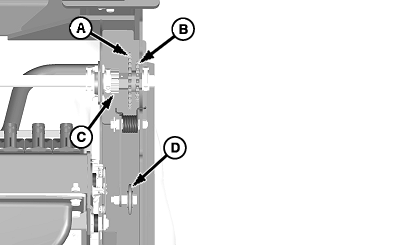

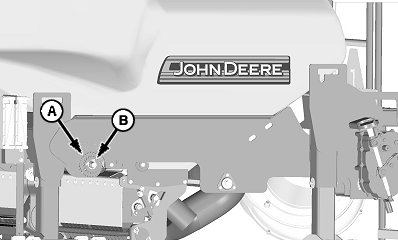

A - High Range Sprocket

B - Low Range Sprocket

C - Rubber Collar

D - Idler

Two rank machines have 28 tooth high (A) and 19 tooth low (B) range input sprockets to change the transmission drive range.

  1. Relieve chain tension.

  2. Remove rubber collar (C).

  3. Align high range (A) or low range (B) sprocket with idler (D) and reinstall chain.

  4. Reinstall rubber collar on shaft.

OUMX005,0001B42-19-20160302
