Convert From Wide To Narrow Row Spacing

IMPORTANT: Blockage pattern must be selected (even or odd rows) on monitor when converting row width.

Tool configuration must be changed (narrow rows) on monitor when converting row width.

A47155
A47155-UN-13JUN05

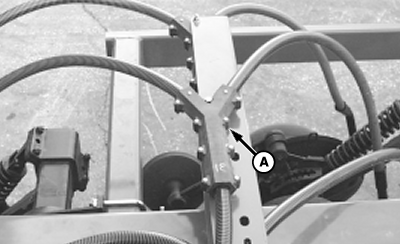

Mechanical Lock-Up

A56438
A56438-UN-13JUN05

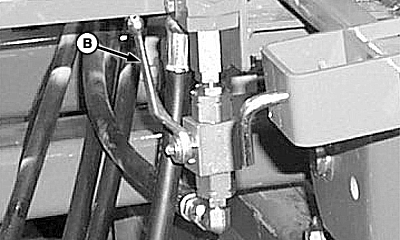

Hydraulic Lock Up Shown Open

A - Cap Screw

B - Hydraulic Lock Up Valve

Machines Without Hydraulic Lock Up: Fully raise all openers. Remove cap screw (A) from each front rank.

Machines With Hydraulic Lock Up: Fully raise all openers and open front rank hydraulic lock up valve (B).

A56439
A56439-UN-13JUN05

A56440
A56440-UN-13JUN05

A74883
A74883-UN-30MAR12

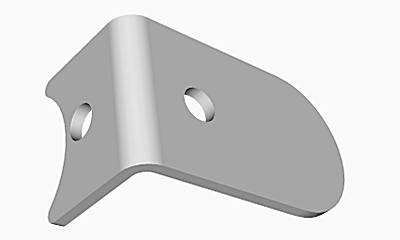

Gate Detail

A56441
A56441-UN-13JUN05

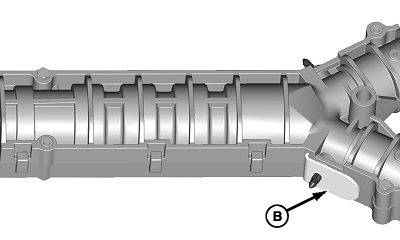

Open Flow Position

A56442
A56442-UN-13JUN05

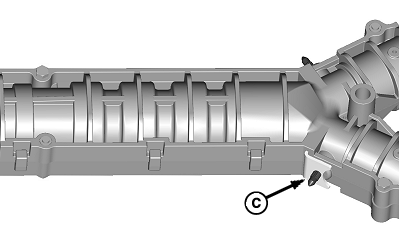

Shut Off Position

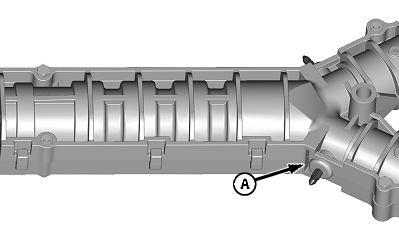

A - Slot

B - Gate Open

C - Gate Closed

Insert open end of shut off gate into slot (A) in splitters to allow seed flow to front rank.

OUO6074,0000E29-19-20120330
