Lock Up Rockshaft and Openers

IMPORTANT: Transport with rockshaft cylinders fully retracted and both front and rear hydraulic lock-up valves closed.

Hydraulic hoses between the lift cylinders and hydraulic lock-up valves should be inspected frequently for wear or damage. Contact your John Deere dealer for replacement hoses.

A43336A
A43336A-UN-28FEB05

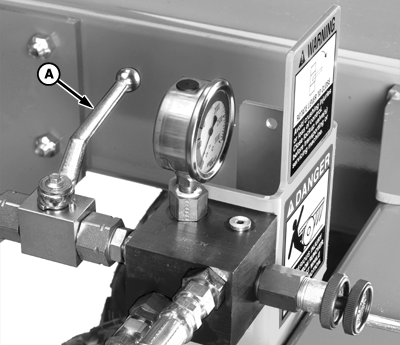

Valve Shown in Closed Position

A - Hydraulic Lock-Up Valve (shown closed)

With rockshaft cylinders retracted, close hydraulic lock-up valve (A) for transport.
