Lock Up Fertilizer and Seed Rockshafts

Transport with rockshaft cylinders fully retracted and hydraulic lock-up valve closed.

Hydraulic hoses between the lift cylinders and hydraulic lock-up valve should be inspected frequently for wear or damage. Contact your John Deere dealer or qualified service provider for replacement hoses.

A43336
A43336-UN-22MAR99

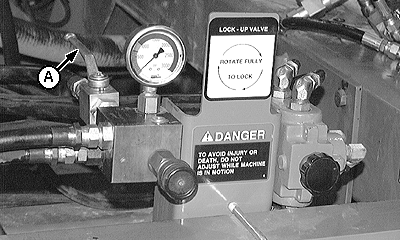

Valve Shown in Open Position

A - Hydraulic Lock-Up Valve

With rockshaft cylinders retracted, close hydraulic lock-up valve (A) for transport.

OUO6435,0001FBD-19-20160302
