Auger Arm Position Lock

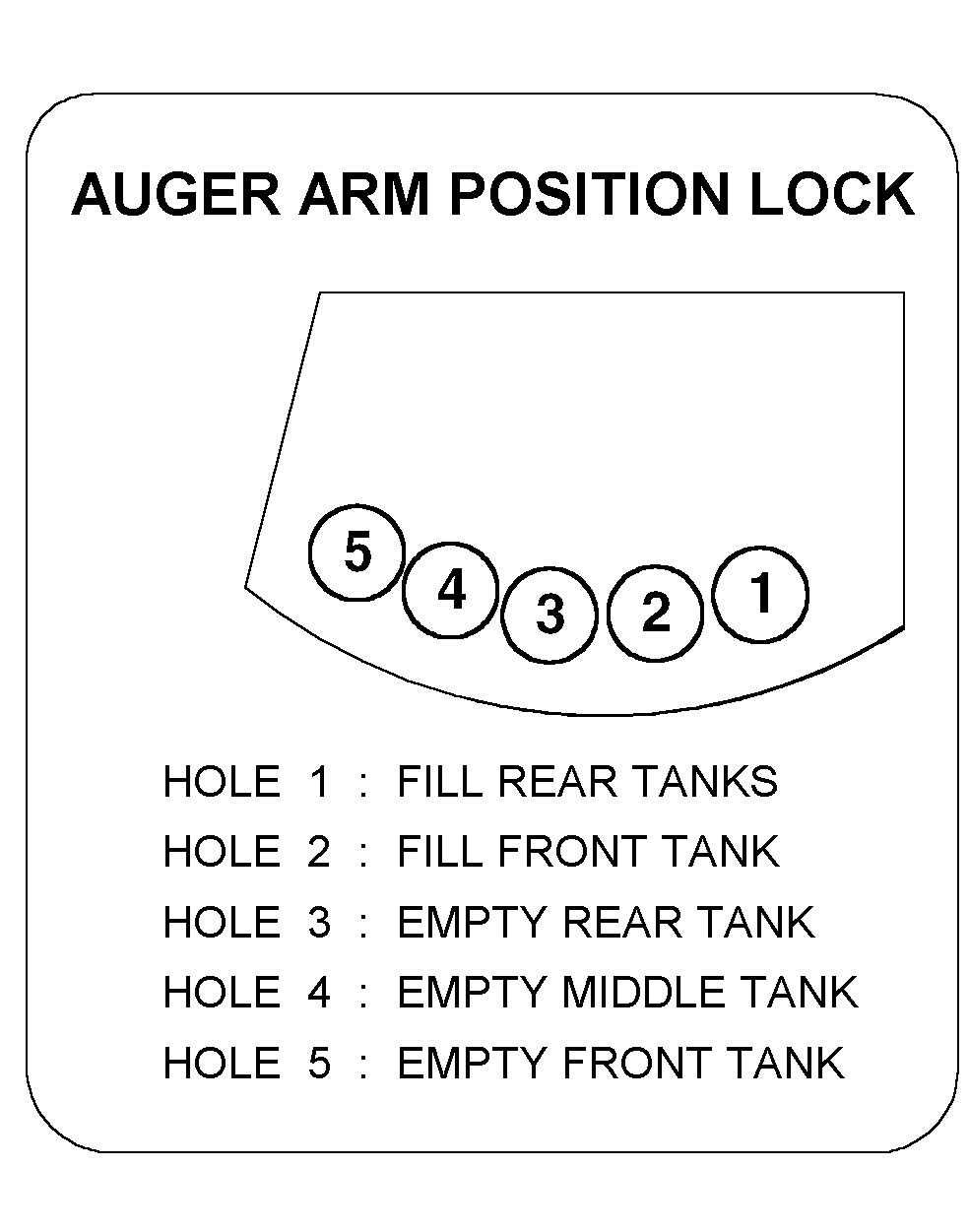

Auger arm position lock has five hole/pin positions. Reset spring loaded pin (A) into correct hole for desired operation.

Hole Number Auger Operation
1 Fill Rear Tank(s)
2 Fill Front Tank
3 Empty Rear Tank
4 Empty Middle Tank
5 Empty Front Tank



Hole/pin positions are recommendations only. You may prefer to use a different hole/pin position than the one that is suggested.

A42790
A42791

AG,OUO6023,1176 -19-21JUL00-1/1
