Adjusting Dimmer Switch (CCS Fan Switch)

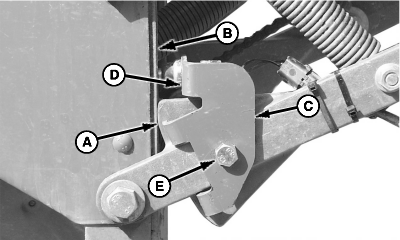

1. Raise machine so lower parallel arm stop (A) touches planting unit frame (B).

2. Rotate sensor bracket (C) until flat surface (D) is 20 mm (3/4 in.) from planting unit frame.

3. Tighten cap screw (E).


A-Stop
B-Frame
C-Bracket
D-Flat Surface
E-Cap Screw

A48187

OUO1074,00014DB -19-11SEP03-1/1
