Adjust Marker Length

With marker in "Down" position, loosen lock nuts (A). Adjust to length shown below. Dimension (B) is measured from disk openers on outer planting unit to marker disk. This is an approximate dimension and must be checked by measuring the distance between outer seed-furrow and marker furrow after operation.

6-Row Planter Marker Length
Row Width Dimension B
762 mm (30 in.) 2667 mm (105 in.)



8-Row Planter Marker Length
Row Width Dimension B
762 mm (30 in.) 3429 mm (135 in.)
914 mm (36 in.) 4115 mm (162 in.)
965 mm (38 in.) 4343 mm (171 in.)



12-Row Planter Marker Length
Row Width Dimension B
762 mm (30 in.) 4953 mm (195 in.)



Tighten lock nuts to specification.

Specification

Lock Nut -Torque 95 N·m (70 lb-ft)


A-Lock Nut
B-Dimension

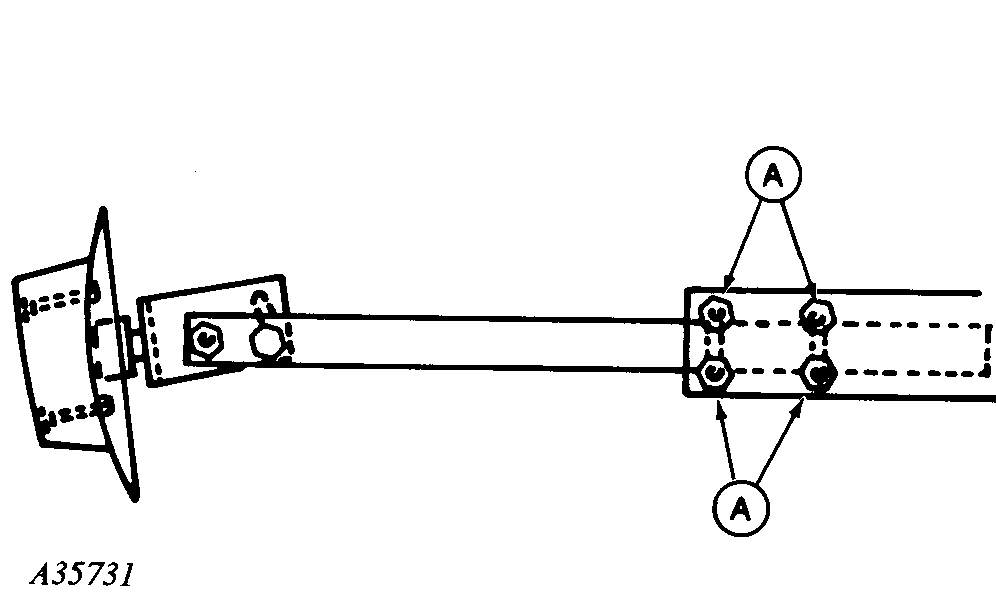

A35731

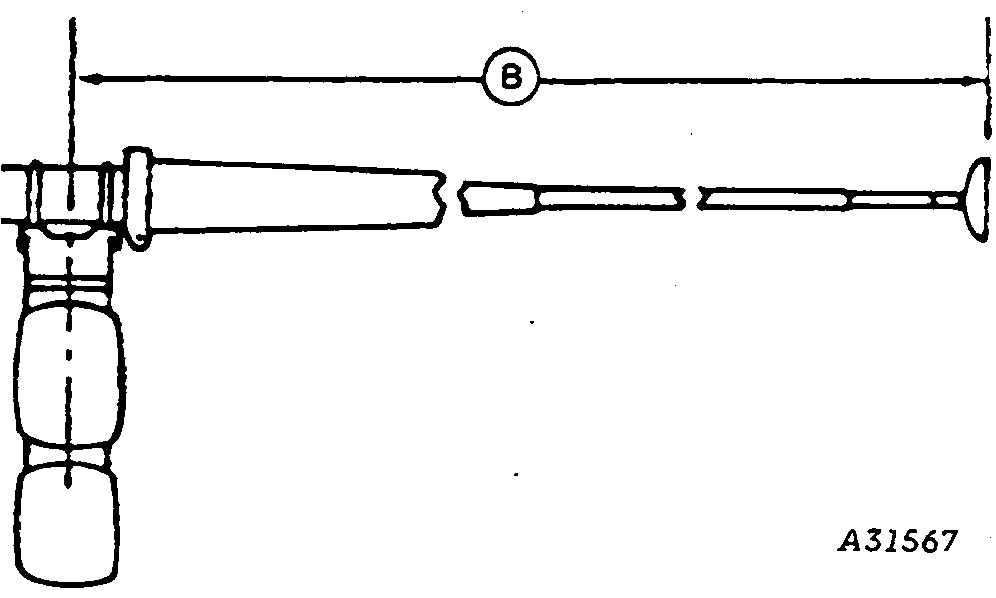

A31567

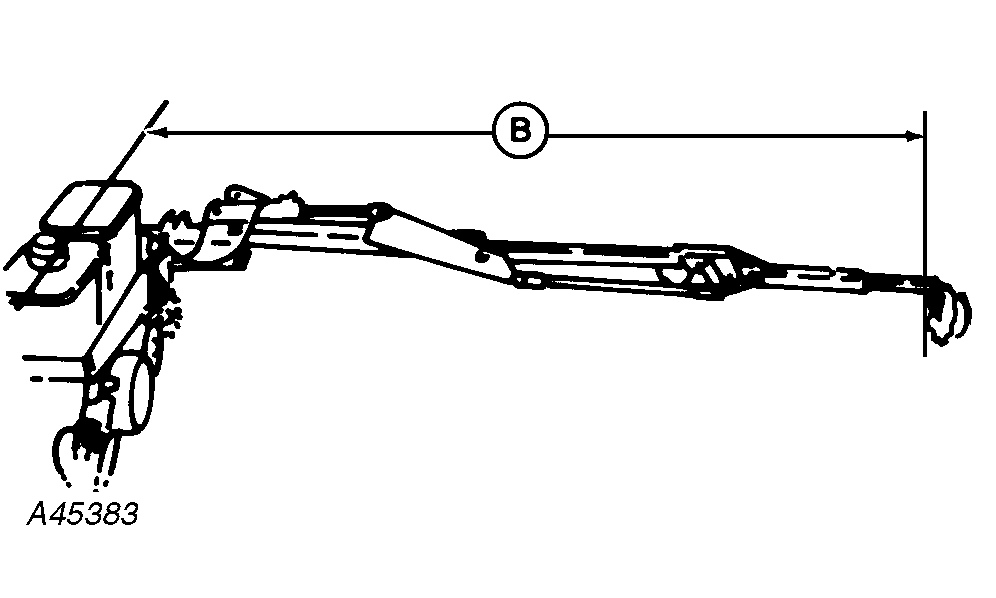

A45383

8-Row Wide and 12-Row Narrow

AG,OUO6074,1524 -19-12JUN09-1/1
