Couples de serrage standard pour boulonnerie US

TS1671-UN-01MAY03

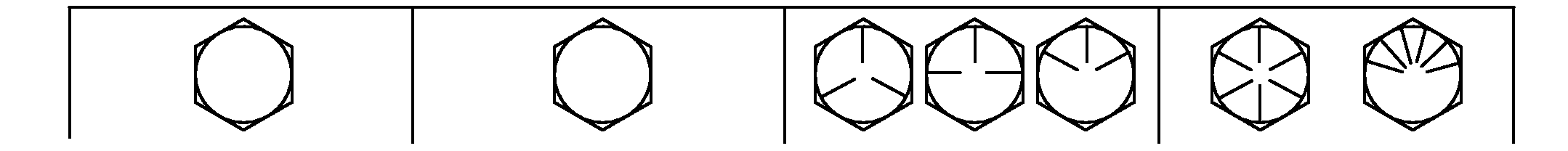

Boulon	Classe SAE 1				Classe SAE 21				Classe SAE 5, 5.1 ou 5.2				Classe SAE 8 ou 8.2
Vis	Lubrifié2		Sec3		Lubrifié2		Sec3		Lubrifié2		Sec3		Lubrifié2		Sec3
Dimension	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.
1/4	3.7	33	4.7	42	6	53	7.5	66	9.5	84	12	106	13.5	120	17	150
													N˙m	lb.-ft.	N˙m	lb.-ft.
5/16	7.7	68	9.8	86	12	106	15.5	137	19.5	172	25	221	28	20.5	35	26
									N˙m	lb.-ft.	N˙m	lb.-ft.
3/8	13.5	120	17.5	155	22	194	27	240	35	26	44	32.5	49	36	63	46
			N˙m	lb.-ft.	N˙m	lb.-ft.	N˙m	lb.-ft.
7/16	22	194	28	20.5	35	26	44	32.5	56	41	70	52	80	59	100	74
	N˙m	lb.-ft.
1/2	34	25	42	31	53	39	67	49	85	63	110	80	120	88	155	115
9/16	48	35.5	60	45	76	56	95	70	125	92	155	115	175	130	220	165
5/8	67	49	85	63	105	77	135	100	170	125	215	160	240	175	305	225
3/4	120	88	150	110	190	140	240	175	300	220	380	280	425	315	540	400
7/8	190	140	240	175	190	140	240	175	490	360	615	455	690	510	870	640
1	285	210	360	265	285	210	360	265	730	540	920	680	1030	760	1300	960
1-1/8	400	300	510	375	400	300	510	375	910	670	1150	850	1450	1075	1850	1350
1-1/4	570	420	725	535	570	420	725	535	1280	945	1630	1200	2050	1500	2600	1920
1-3/8	750	550	950	700	750	550	950	700	1700	1250	2140	1580	2700	2000	3400	2500
1-1/2	990	730	1250	930	990	730	1250	930	2250	1650	2850	2100	3600	2650	4550	3350
Les couples de serrage ne sont donnés qu’à titre indicatif, en fonction de la résistance du boulon ou de la vis. NE PAS utiliser ces valeurs si une procédure de serrage ou un couple différent est indiqué pour une tâche déterminée. Pour les écrous de blocage à frein élastique ou en acier sertis, les fixations en acier inoxydable et les écrous des étriers filetés, voir les consignes de serrage de l’application en question. Les boulons de cisaillement ont été conçus pour se rompre sous une charge prédéterminée. Toujours remplacer les boulons de cisaillement par des boulons de classe identique.									Remplacer les éléments de fixation par des éléments de même classe ou de classe supérieure. Si des fixations d’une classe supérieure sont utilisées, les serrer au couple de la classe d’origine. S’assurer que le filetage des éléments de fixation est propre et veiller à bien engager le pas de vis. À moins d’indication contraire fournie dans le cadre de l’application et dans la mesure du possible, lubrifier les fixations non revêtues ou zinguées autres que les écrous de blocage, les boulons de roue et les écrous de roue.
