Couples de serrage standard pour boulonnerie métrique

TS1670-UN-01MAY03

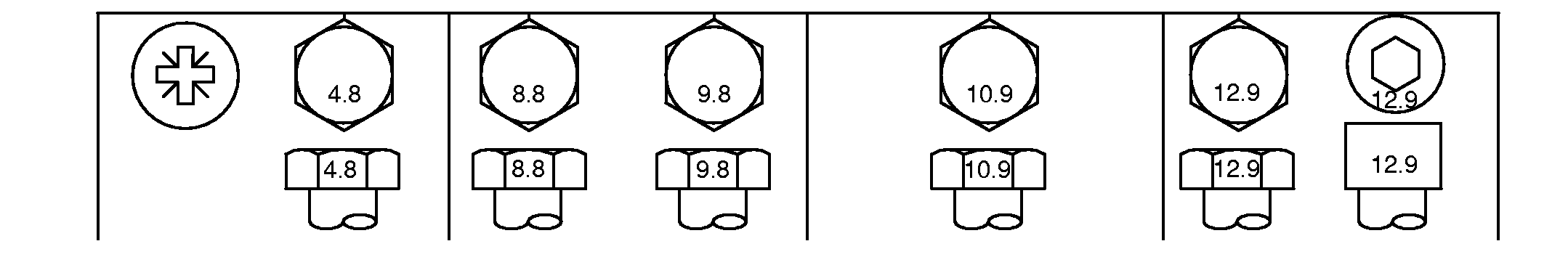

Boulon	Classe 4.8				Classe 8.8 ou 9.8				Classe 10.9				Classe 12.9
Vis	Lubrifié1		Sec2		Lubrifié1		Sec2		Lubrifié1		Sec2		Lubrifié1		Sec2
Dimension	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.
M6	4.7	42	6	53	8.9	79	11.3	100	13	115	16.5	146	15.5	137	19.5	172
									N˙m	lb.-ft.	N˙m	lb.-ft.	N˙m	lb.-ft.	N˙m	lb.-ft.
M8	11.5	102	14.5	128	22	194	27.5	243	32	23.5	40	29.5	37	27.5	47	35
			N˙m	lb.-ft.	N˙m	lb.-ft.	N˙m	lb.-ft.
M10	23	204	29	21	43	32	55	40	63	46	80	59	75	55	95	70
	N˙m	lb.-ft.
M12	40	29.5	50	37	75	55	95	70	110	80	140	105	130	95	165	120
M14	63	46	80	59	120	88	150	110	175	130	220	165	205	150	260	190
M16	100	74	125	92	190	140	240	175	275	200	350	255	320	235	400	300
M18	135	100	170	125	265	195	330	245	375	275	475	350	440	325	560	410
M20	190	140	245	180	375	275	475	350	530	390	675	500	625	460	790	580
M22	265	195	330	245	510	375	650	480	725	535	920	680	850	625	1080	800
M24	330	245	425	315	650	480	820	600	920	680	1150	850	1080	800	1350	1000
M27	490	360	625	460	950	700	1200	885	1350	1000	1700	1250	1580	1160	2000	1475
M30	660	490	850	625	1290	950	1630	1200	1850	1350	2300	1700	2140	1580	2700	2000
M33	900	665	1150	850	1750	1300	2200	1625	2500	1850	3150	2325	2900	2150	3700	2730
M36	1150	850	1450	1075	2250	1650	2850	2100	3200	2350	4050	3000	3750	2770	4750	3500
Les couples de serrage ne sont donnés qu’à titre indicatif, en fonction de la résistance du boulon ou de la vis. NE PAS utiliser ces valeurs si une procédure de serrage ou un couple différent est indiqué pour une tâche déterminée. Dans le cas des fixations en inox ou des écrous pour étriers filetés, se reporter aux consignes de serrage propres à l’application en question. Sauf indication contraire pour l’application, serrer les écrous de blocage à frein élastique ou en acier sertis au couple de serrage à sec indiqué dans le tableau.								Les boulons de cisaillement ont été conçus pour se rompre sous une charge prédéterminée. Toujours remplacer les boulons de cisaillement par des pièces de classe identique. Remplacer les éléments de fixation par des éléments de même classe ou de classe supérieure. Si des fixations d’une classe supérieure sont utilisées, les serrer au couple spécifié pour les fixations d’origine. S’assurer que le filetage des éléments de fixation est propre et veiller à bien engager le pas de vis. Sauf indication contraire pour l’application et dans la mesure du possible, lubrifier les fixations non revêtues ou zinguées autres que les écrous de blocage, les boulons de roue et les écrous de roue.
