Дисковое заделывающее устройство

A38347-UN-26MAR96

Регулировка угла установки

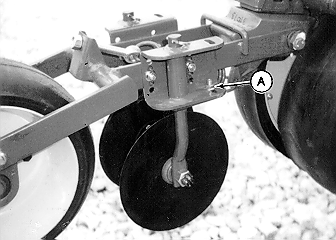

A41128-UN-21APR97

A - Винт с головкой

ПРИМЕЧАНИЕ: Нижеследующую регулировку надлежит проводить в полевых условиях.

Заделывающие диски закрывают семенное ложе, прижимая почву с обеих сторон от борозды вокруг семени. Имеется пять возможных углов установки заделывающего диска для различных состояний почвы. Используйте минимальный угол, необходимый для заделки семенной борозды.

Ослабьте гайку и винт (A) с головкой. Установите диск под нужным углом и снова затяните гайку и винт с головкой.

Регулировка глубины

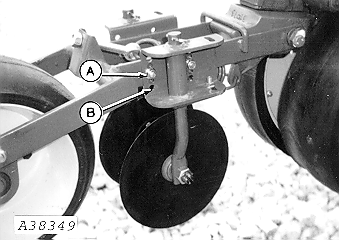

A38349-UN-17APR97

A - Винт с головкой

B - Кронштейн

ПРИМЕЧАНИЕ: Нижеследующую регулировку надлежит проводить в полевых условиях.

Заглубление заделывающих дисков должно быть приблизительно на 10 – 15 мм (на 3/8 – 5/8 дюйма) больше глубины посева. Можно установить одно из пяти значений глубины.

Снимите гайку и винт (А) с головкой. Поднимите или опустите регулировочный кронштейн (B), как это необходимо. Совместите отверстия и установите гайку и винт с головкой.

Регулировка прижимающей силы пружины

A38350-UN-09APR96

A - Рым-болт

ПРИМЕЧАНИЕ: Нижеследующую регулировку надлежит проводить в полевых условиях.

Прижимающая сила, прилагаемая к прикатывающему колесу, должна быть минимально необходимой для заделки следов дисков и обеспечения почвенного профиля для надлежащего дренирования.

Отрегулируйте прижимающую силу пружины вращением гайки (A) на рым-болте.
