Регулировка заглубления сошника

В зависимости от глубины посева, копирующее колесо может быть установлено в три различных положения: стандартной, средней и малой глубины. Оптимальная настройка, обеспечивающая максимально согласованное внесение удобрений, определяется состоянием семенного ложа. Для большинства условий используется стандартная настройка. Исключениями являются случаи недостаточного проникновения сошника и посева в каменистую почву. На необработанной и тяжелой почве нужная глубина может быть не достигнута. Выполнить полевые проверки для определения, вносятся ли удобрения на нужную глубину.

Если удобрения не вносятся на нужную глубину, до изменения регулировки заглубления выполнить следующие проверки.

• Копирующее колесо касается, но не вдавливается в грунт. При необходимости отрегулируйте пружину прижимного устройства.
• Не удастся отцентрировать выгрузную трубу устройства для сухих удобрений над бороздой. Если нужно, передвиньте выгрузную трубу.
• Высота выгрузной трубы для сухих удобрений не соответствует имеющимся условиям – сухой почве или ветру. Опустите выгрузную трубу, чтобы она оказалась приблизительно в 15 мм (5/8 дюйма) над бороздой.
• Для предотвращения забивки во влажных грунтовых условиях переместить носок вверх, так чтобы он находился приблиз. на 25 мм (1 дюйм.) выше траншеи.

ПРИМЕЧАНИЕ: Характер распределения удобрения меняется в зависимости от состояния почвы. В сухой, рыхлой почве удобрение может распределяться узкой вертикальной полосой. Во влажной или плотной почве борозда получается более четкой, и удобрение концентрируется вблизи дна борозды, проделанной сошником.

В зависимости от состояния почвы при установке на неглубокую борозду удобрение будет укладываться на глубину приблизительно до 50 мм (2 дюймов). Настройке на среднюю глубину соответствует глубина внесения приблизительно до 75 мм (3 дюймов). Стандартная настройка позволяет вносить удобрение на глубину приблизительно до 100 мм (4 дюймов).

ПРИМЕЧАНИЕ:

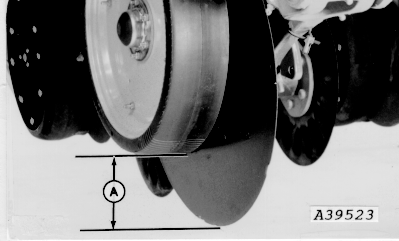

A39523-UN-16APR96

A39520-UN-01APR96

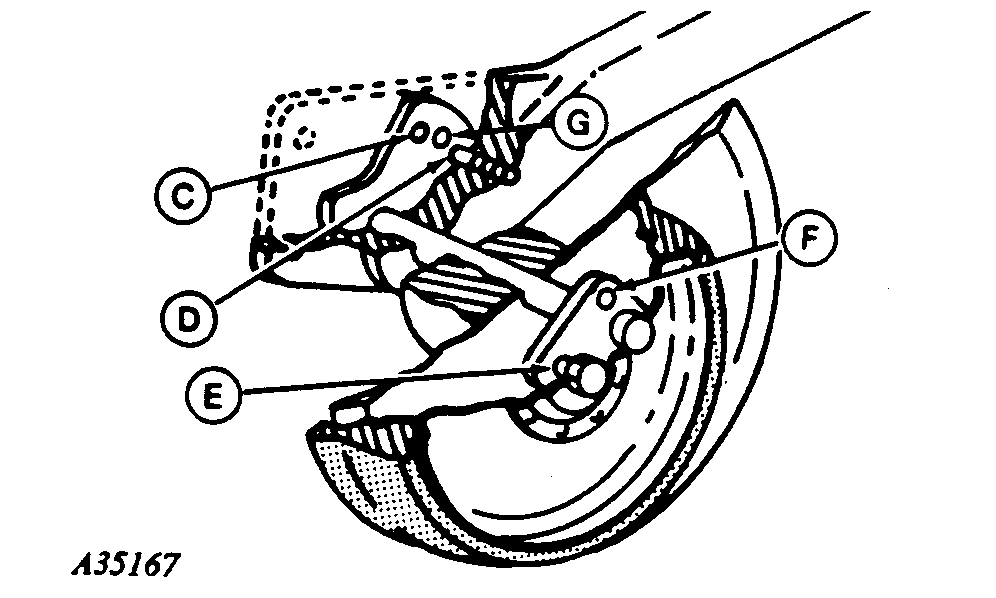

A35167-UN-10MAR93

A - Регулировка заглубления

B - Винт с головкой

C - Отверстие

D - Отверстие

E - Винт с головкой

F - Отверстие

G - Отверстие

Чтобы отрегулировать размер (А), установите винт (В) с головкой, регулирующий глубину, в соответствующее отверстие.

МАКСИМАЛЬНАЯ ГЛУБИНА. Установите регулировочный винт с головкой в отверстие (С).

СРЕДНЯЯ ГЛУБИНА. Установите регулировочный винт с головкой в отверстие (G).

МИНИМАЛЬНАЯ ГЛУБИНА. Установите регулировочный винт с головкой в отверстие (D).

Чтобы увеличить зазор для устройств рядкового агрегата и муфт промежуточного вала, копирующее колесо может быть установлено с использованием отверстия (F).
