Регулировка силы прижатия

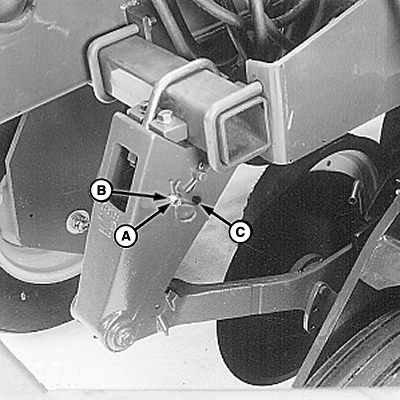

A46926-UN-20NOV00

A - Штырек

B - Отверстие

C - Отверстие

Используйте минимальную силу прижатия, необходимую в конкретных условиях.

Следите за тем, насколько глубоко идет копирующее колесо.

• Если колесо слишком глубоко погружается в почву, устанавливайте пружину на минимальное давление.
• Если диск проникает в почву недостаточно глубоко для того, чтобы между копирующим колесом и почвой имелся постоянный контакт, устанавливайте пружину на максимальное давление.

ПРИМЕЧАНИЕ: Чрезмерная сила прижатия сошника может привести к тому, что рама орудия будет идти выше, чем нужно, или может существенно снизить сцепление ведущих колес орудия. Для того чтобы обеспечить надлежащее сцепление ведущих колес орудия, может потребоваться увеличение балласта рамы или уменьшение силы прижатия.

Чтобы отрегулировать силу прижатия, действуйте следующим образом.

1. Поднимите орудие и установите вспомогательные фиксаторы.

2. Выньте из пальца (А) пружинный запорный шплинт и извлеките палец из корпуса пружины.

3. Чтобы получить максимальное давление пружины, установите палец через внутреннюю планку и отверстие (С). Чтобы получить минимальное давление пружины, установите палец через внутреннюю планку и отверстие (В).

4. Зафиксируйте пружинным запорным шплинтом.

5. ВАЖНО: Выдерживайте расстояние 673 мм (26,5 дюйма) между низом рамы сеялки и нижним краем диска сошника.

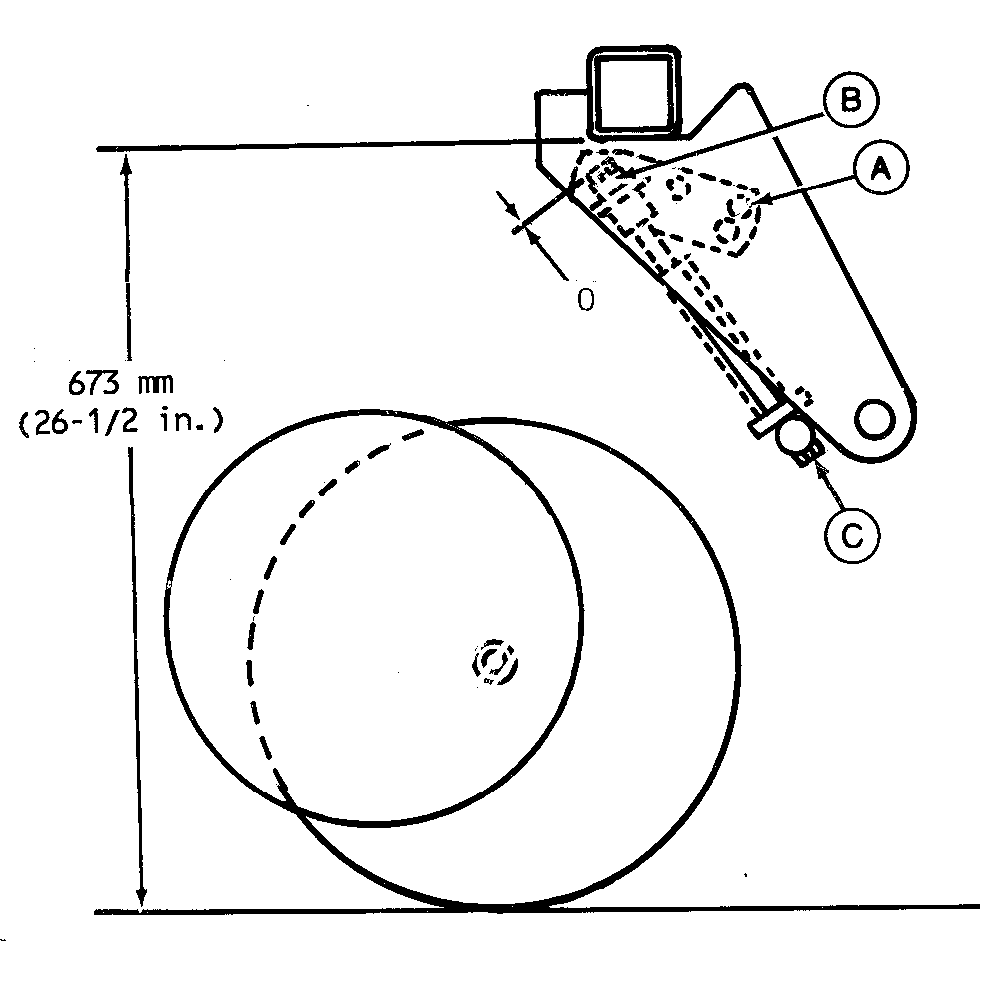

   A55431-UN-19NOV04

   A - Положение, соответствующее минимальной глубине

   B - Стопорная гайка

   C - Винт с головкой

   При установке (А) сошника на минимальную глубину отпустите контргайку (В) и отрегулируйте винт с головкой (С) таким образом, чтобы за контргайкой не было видно резьбы. Затяните контргайку.

---




6. ВАЖНО: Выдерживайте расстояние 673 мм (26,5 дюйма) между низом рамы сеялки и нижним краем диска сошника.

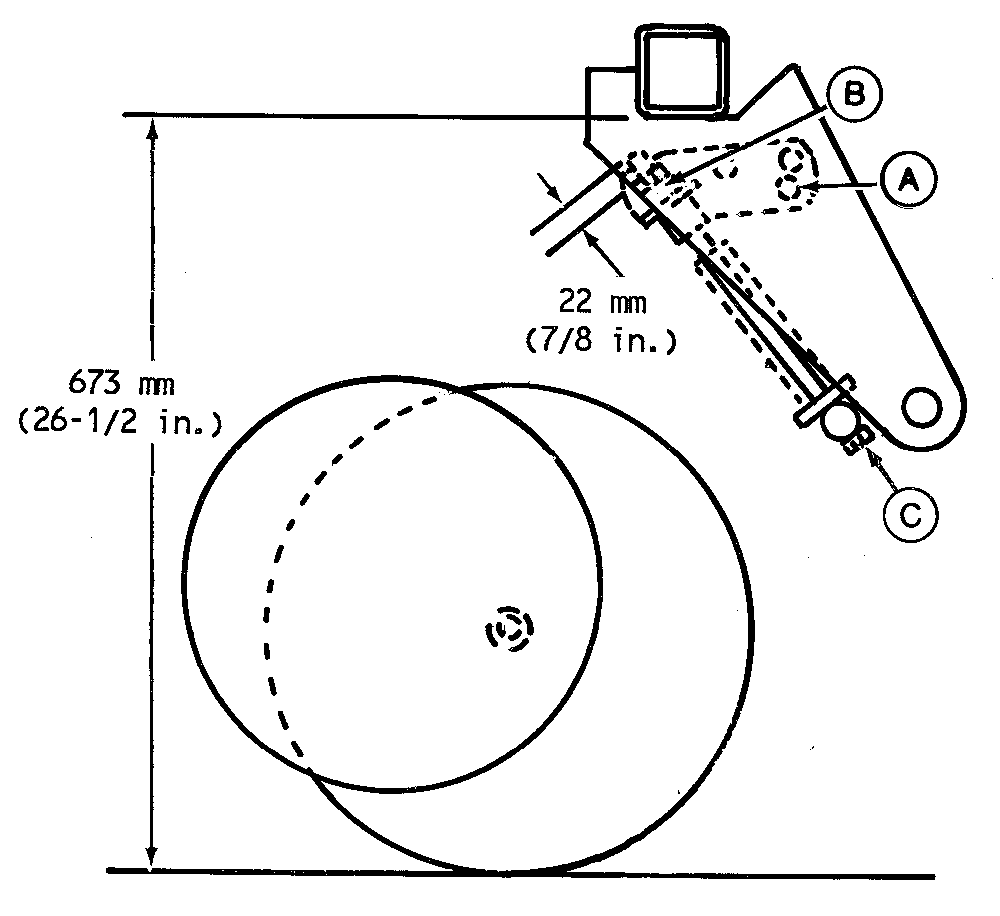

   A55432-UN-19NOV04

   A - Положение, соответствующее максимальной глубине

   B - Стопорная гайка

   C - Винт с головкой

   При установке (А) сошника на максимум отпустите контргайку (В) и отрегулируйте винт с головкой (С) таким образом, чтобы за контргайкой было видно 22 мм (7/8 дюйма) резьбы. Затяните контргайку.

---




7. ПРИМЕЧАНИЕ: При использовании сошника для сухих удобрений размер (А) не должен превышать 711 мм (28 дюймов); в противном случае при контакте сошника с землей труба подачи удобрения может забиваться землей.


   H40817-UN-25APR89


   H40818-UN-25APR89

   A - Расстояние

   B - Болт

   C - Стопорная гайка

   Отрегулировав силу прижатия, проверьте размер (А). Он должен быть не меньше 635 мм (25 дюймов). Если нужно, отпустите контргайку (С) и вращайте болт (В) по часовой стрелке, чтобы поднять сошник, или против часовой стрелки, чтобы опустить его. Затянуть контргайку (C).

---
