Установка пружин для тяжелого режима работы

1. ПРИМЕЧАНИЕ: Чтобы обеспечить надлежащее внедрение в необработанную и тяжелую почву, рекомендуется использовать пружину для тяжелого режима работы (желтую).


   H40777-UN-05APR89


   H40778-UN-05APR89


   H40779-UN-05APR89

   А - Гайка

   B - Винт с головкой

   С - Литая деталь

   D - Штифт

   Е - Винт с головкой

   F - Пластинки

   Снимите со старой пружины гайку (А).

---




2. Отвинчивайте винт с головкой (В) от литой детали (С), пока винт почти не выйдет из нее.

3. Выньте палец (D).

4. Отвинтите винт с головкой (Е), крепящий пружину к литой детали, и снимите старую пружину.

5. Сохраните пластинки (F) для новой пружины.

6.
   H40780-UN-05APR89

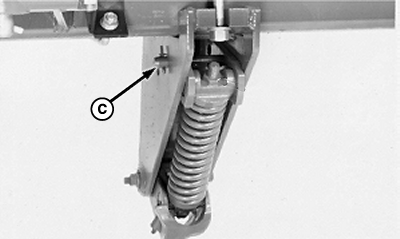

   A46467-UN-02AUG00

   А - Новая пружина

   B - Пластинки

   С - Штифт

   Установите на винт с головкой новую пружину (А).

---




7. ПРИМЕЧАНИЕ: Плоские поверхности пластинок должны быть сверху.

   Установите пластинки (В), снятые со старой пружины.

8. Вставьте пружину с пластинками в установочный кронштейн и установите палец (С).

9. Установите величину прижимающей силы. См. подраздел РЕГУЛИРОВКА ПРИЖИМАЮЩЕЙ СИЛЫ в данном разделе.
