Регулировка копирующих колес

ВАЖНО: Не допускайте чрезмерного износа колес. Не затягивайте копирующее колесо слишком сильно.

В сборе копирующие колеса и дисковые ножи должны вращаться свободно, с минимальным сопротивлением.

A68170-UN-14JUL10

A68178-UN-14JUL10

A - Регулировочный гаечный ключ

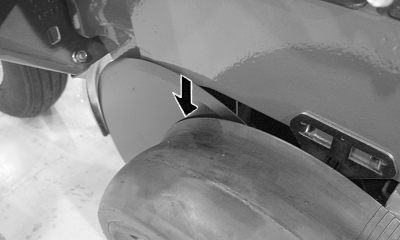

Копирующие колеса должны слегка касаться ножей или отстоять от них в ближайшей точке при вращении не больше, чем это предусмотрено максимальной спецификацией.

Наименование	Единица измерения	Спецификация
Максимальное расстояние от колеса до ножа	Расстояние (минимум)	1,5 мм (1/16 дюйма)

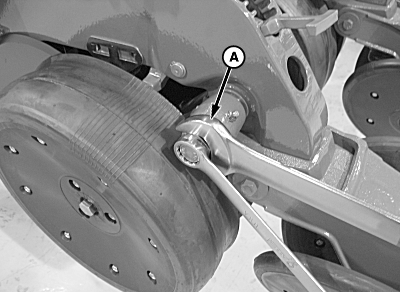

Отпустите и удерживайте винт одним гаечным ключом, одновременно вращая регулировочную гайку другим ключом (А). Чтобы переместить колесо ближе к ножу, вращайте гайку против часовой стрелки. Чтобы переместить колесо дальше от ножа, вращайте гайку по часовой стрелке.

Затяните винт рычага колеса согласно спецификации.

Наименование	Единица измерения	Спецификация
Крепежный болт колесного рычага	Момент	271 Нм (200 фунт-футов)
