Механизм пальчатого подборщика

  1. ПРИМЕЧАНИЕ: Это техобслуживание должно проводиться через каждые 100 часов, но не реже, чем раз в сезон.

    A30212
    A30212-UN-13OCT88

    A - Барашковая гайка

    Снимите семенной ящик с машины.


  2. Перевернув семенной ящик, снимите барашковые гайки (A), которые крепят механизм пальчатого подборщика к днищу семенного ящика, и потяните механизм вертикально вверх, чтобы снять его с двух установочных шпилек и опорного кольца.

  3. A28428
    A28428-UN-13OCT88

    A - Сборка

    B - Перегородка

    Снимите три винта и перегородку (B) с передней части узла пальчатого подборщика (A), чтобы открыть доступ к пальцам.


  4. ВАЖНО: Ни в коем случае не вращайте механизм пальчатого подборщика назад. Это повредит щетку.

    ВАЖНО: Периодически проверяйте затяжку регулировочной гайки. Нарушение надлежащей регулировки пальчикового подборщика приведет к его разбалтыванию, что, в свою очередь, будет способствовать превышению заданной плотности высевания, особенно при посеве мелких семян кукурузы.

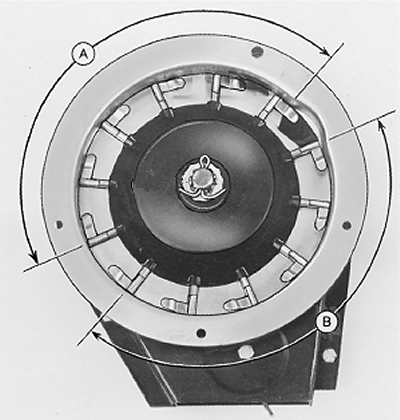

    A46468
    A46468-UN-03AUG00

    A22060
    A22060-UN-13OCT88

    A - Площадь

    B - Площадь

    Вручную проверните механизм пальчатого подборщика, чтобы удостовериться в том, что в соответствующей области (A) пружины удерживают язычки пальцев в контакте с несущей плитой и что в остальной области (B) кулачок надлежащим образом поднимает пальцы.

    При легком нажатии на язычок пальца вблизи того места, где проводится измерение, зазор между пальцедержателем и несущей плитой должен быть меньше 0,15 мм (0,006 дюйма). Поднимайте язычок пальца, пока не почувствуете наличие контакта, после чего калибром толщины измерьте зазор между пальцедержателем и несущей плитой.


  5. Если под пальцедержателем скопилось большое количество мякины или материала для протравы, если зазор между пальцедержателем и несущей плитой слишком велик или если пальцы требуют замены, разберите и очистите или отремонтируйте механизм следующим образом.

  6. A46469
    A46469-UN-03AUG00

    A - Шплинт

    B - Контргайка

    Снимите с вала шплинт (A), контргайку (B) и регулировочную гайку.


  7. Осторожно подняв узел пальчатого подборщика, снимите его с вала и очистите.

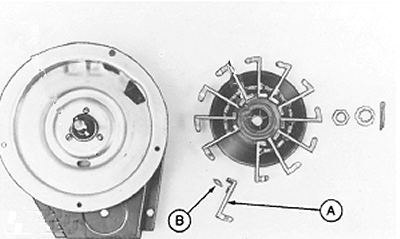

  8. A46470
    A46470-UN-03AUG00

    A - Палец подборщика

    B - Пружина

    Чтобы заменить пальцы (A) или пружины (B), снимите пружины с пальца и извлеките палец из держателя. При замене пальцев проследите за тем, чтобы пружины были установлены открытым концом пружинного кольца внутрь пальцедержателя.


  9. A28431
    A28431-UN-13OCT88

    A - Лунки

    Прежде чем устанавливать собранный пальчатый подборщик на несущую плиту, проверьте, не изношены ли лунки (A) в несущей плите.

    Несущая плита выполнена из науглероженной стали с износостойким твердым хромовым покрытием. Чрезмерный износ несущей плиты вблизи лунок приводит к превышению заданной плотности высевания, особенно при посеве мелких семян кукурузы.

    Ежегодно осматривайте несущие плиты. Заменяйте несущие плиты, если твердое хромовое покрытие изношено, и начался износ науглероженной стали. Такое состояние можно определить по изменившейся форме лунок (A).


  10. ВАЖНО: Ни в коем случае не вращайте механизм пальчатого подборщика назад. Это повредит щетку.

    ПРИМЕЧАНИЕ: Палец должен сидеть в держателе таким образом, чтобы держатель в сборе был заподлицо с несущей плитой. Совместите прорезь (E) в подшипнике с выступом (D) на кулачке.

    ПРИМЕЧАНИЕ: Натяжение пальцев пальчатого подборщика регулируется в зависимости от конкретных размеров и формы семян. На работу дозатора, помимо скорости вращения, влияют размер и форма семян. Дилер компании “Джон Дир” может настроить дозатор в соответствии с размерами ваших семян и скоростью дозатора. За дополнительной информацией обращайтесь к обслуживающему вашу организацию дилеру компании “Джон Дир”.

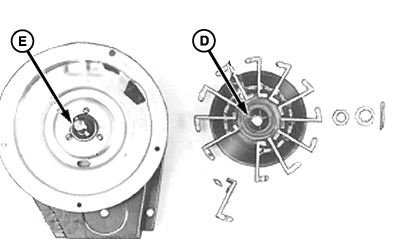

    A46471
    A46471-UN-03AUG00

    A18886
    A18886-UN-13OCT88

    A - Шплинт

    B - Контргайка

    C - Гайка

    D - Выступ на кулачке

    E - Прорезь в подшипнике

    Установите пальчатый подборщик в сборе и регулировочную гайку (C) на вал.


  11. Плотно прижав пальцедержатель к несущей плите, вручную вращайте гайку по часовой стрелке, пока она не коснется пальцедержателя и вы не ощутите небольшое сопротивление.

  12. Поверните гайку еще на две лыски (одну треть полного оборота) по часовой стрелке, чтобы надлежащим образом установить пальцедержатель на опорной плите.

  13. Вручную поверните пальцедержатель и убедитесь в том, что механизм не слишком затянут. Пальцедержатель должен быть плотно прижат к несущей плите, но все же проворачиваться вручную при умеренном усилии.

  14. Зафиксируйте механизм в отрегулированном положении при помощи контргайки (B) и шплинта (A).

  15. ВАЖНО: Периодически проверяйте затяжку регулировочной гайки. Нарушение надлежащей регулировки пальчатого подборщика приведет к его разбалтыванию, что, в свою очередь, будет способствовать превышению заданной плотности высевания, особенно при посеве мелких семян кукурузы.

    A22060
    A22060-UN-13OCT88

    Если описанная выше регулировка проведена правильно, то при легком нажатии на язычок пальца вблизи того места, где проводится измерение, зазор между пальцедержателем и несущей плитой должен быть меньше 0,15 мм (0,006 дюйма). Поднимайте язычок пальца, пока не почувствуете наличие контакта, после чего калибром толщины измерьте зазор между пальцедержателем и несущей плитой.


  16. A28432
    A28432-UN-07JUN89

    A - Щетка

    Щетка (A) дозатора помогает извлечь многозародышевые семена, застрявшие под отдельными пальцами. В случае чрезмерного износа щетки отдельные пальцы могут пропустить несколько семян, что приводит к превышению заданной плотности посева.

    Длина щетки должна покрывать не менее половины язычка на пальце подборщика. Поскольку щетка работает непрерывно во время работы машины, рекомендуется менять щетки через каждые 100 часов работы.

AG,OUO6074,1382-59-20000804
