Предплужник, монтируемый на высевающем аппарате

ВНИМАНИЕ:

A44347
A44347-UN-16DEC97

Падение навесного агрегата может причинить тяжелую травму или смерть. Установите фиксаторы, прежде чем выполнять какие-либо действия по техобслуживанию или регулировке при поднятом орудии:

переведите рычаг управления трансмиссией трактора в положение “парковка” или включите стояночный тормоз, выключите двигатель и выньте ключ зажигания.

ВНИМАНИЕ:

A44888
A44888-UN-04MAY98

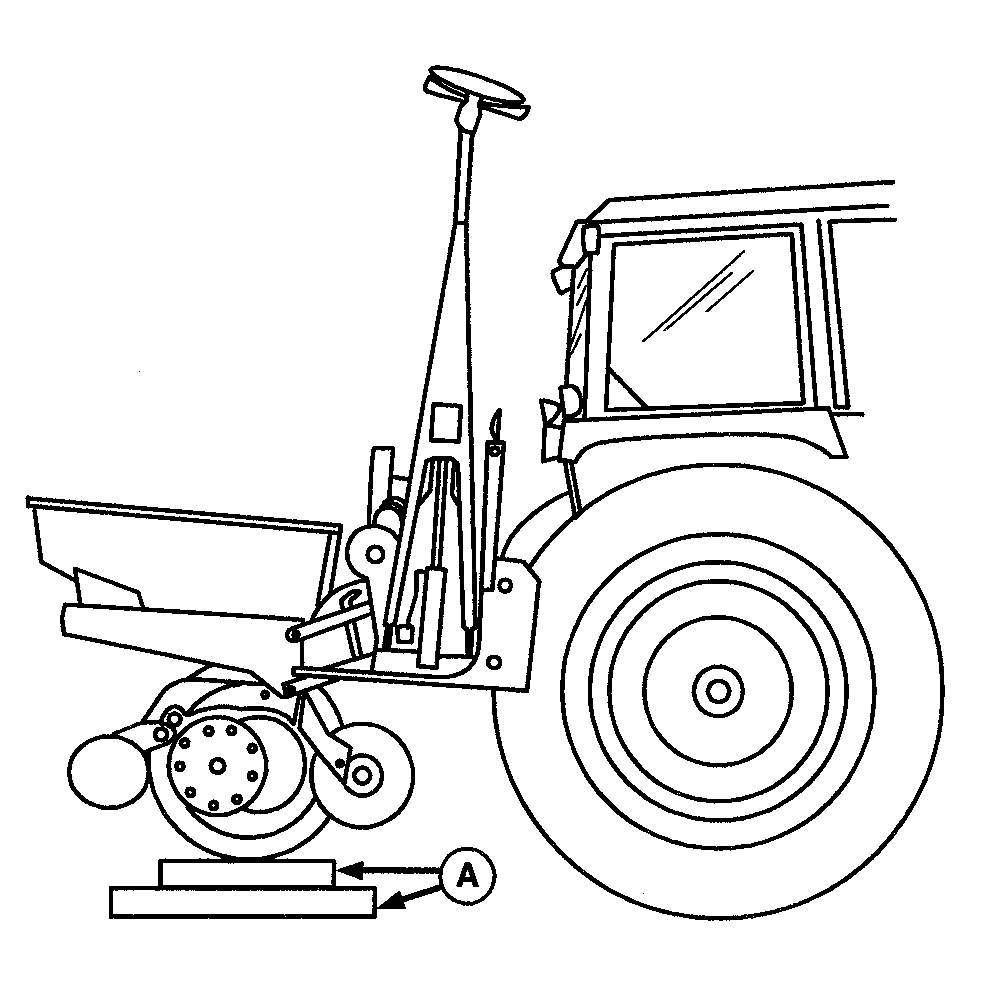

Подложите опорные блоки (A) под копирующие колеса. Опустите агрегат на блоки.

ВНИМАНИЕ: Лезвия предплужника очень острые. Надевайте защитные перчатки при работе с лезвиями.

ВАЖНО: В нормальных условиях нижняя кромка лезвия предплужника должна находиться примерно в 10 мм (3/8 дюйма) над нижним краем сошников высевающих аппаратов. (Проверьте этот размер, установив сеялку на любой ровной поверхности в положение для высевания.) При этом сила, необходимая для заглубления сошника и поддержания постоянной глубины посева, будет минимальна.

Отрегулируйте заглубление предплужника в случае износа его лезвия.

ВАЖНО: При наличии на почве твердой соломы нижний край лезвия предплужника можно расположить под нижним краем сошников высевающих аппаратов, но это приведет к изменению глубины посева.

A29962
A29962-UN-06OCT88

A - Винт с головкой

Предплужник, монтируемый на высевающем аппарате, может быть использован для облегчения заглубления сошника TRU-VEE™ в труднопроницаемую почву, а также для разрезания и перемещения послеуборочных остатков, обычно встречающихся при неглубокой обработке почвы.

Заглубление лезвия предплужника регулируется копирующими колесами сошника, посредством регулировки веса и с помощью винта с головкой (А). Обнаружив износ лезвия, ослабьте винт с головкой под ключ (А), опустите рычаг до следующей прорези и затяните гайку.

Если верхний слой почвы сухой, но под ним земля влажная и лезвие предплужника поднимает грязь на поверхность, то грязь может прилипнуть к копирующим колесам и повлиять на глубину посева. При работе на такой почве приподнимите предплужник, используйте лезвие меньшего размера или снимите предплужник.

Совместно с этим приспособлением рекомендуется использовать прижимные пружины.

A29975
A29975-UN-06OCT88

A - Винты с головками

Установите нож предплужника таким образом, чтобы он находился прямо перед сошником TRU-VEE™ и не под углом к направлению движения.

Совместить “бок-в-бок”, отпустить болты (A) и переместить сошник.

Если лезвие предплужника установлено под углом к направлению движения, выполните следующие действия.

  • Вывинтите винты с головкой под ключ (A).
  • Добавьте требуемое количество шайб между задней поверхностью предплужника и передней частью высевного аппарата.
  • Установите винты с головкой под ключ (А) на место.

TRU-VEE — это товарный знак компании “Дир энд Компани”
