Техобслуживание однодискового сошника для внесения удобрений

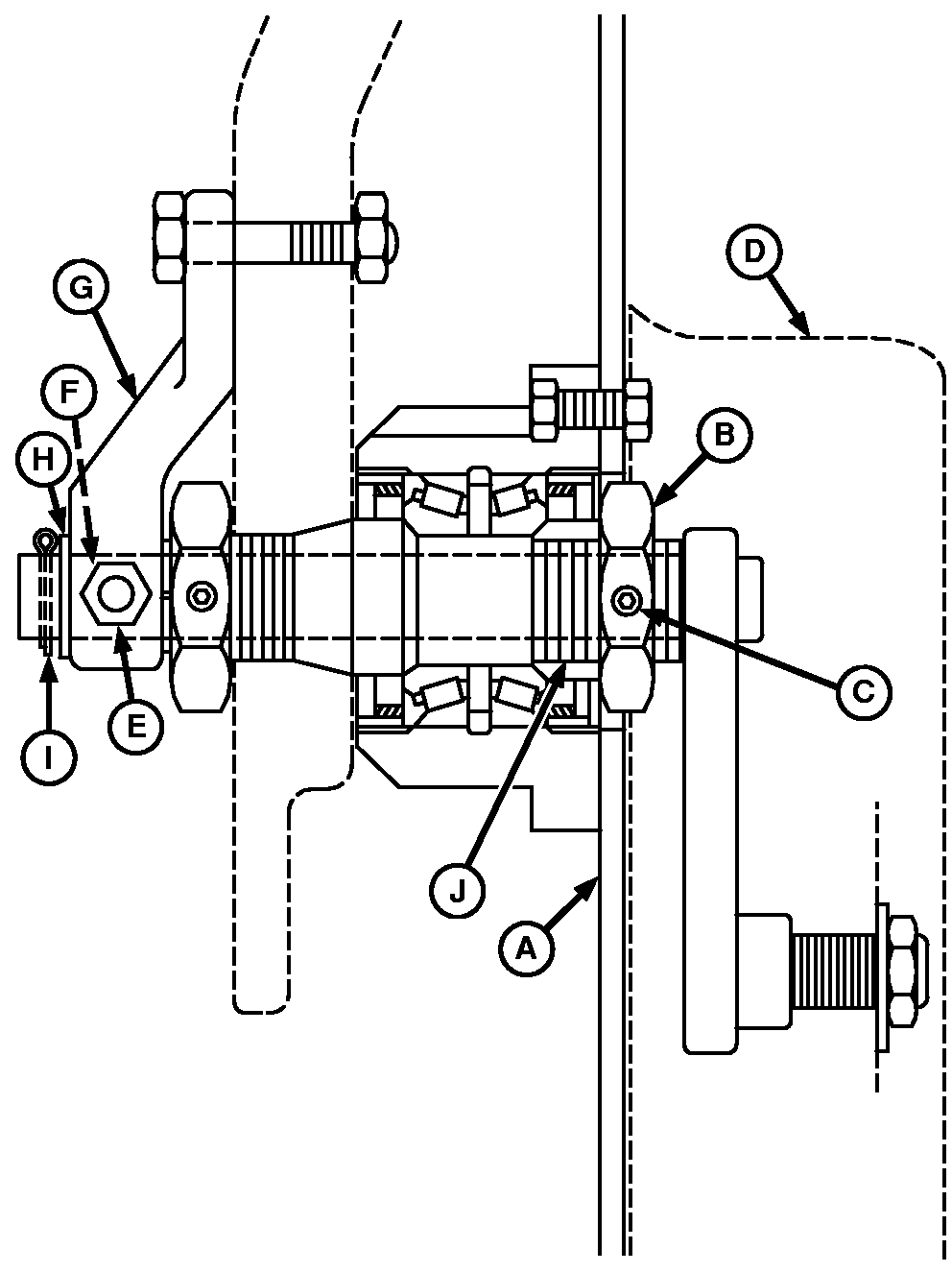

A53694-UN-30JAN04

A - Узел подшипника и ножа

B - Гайка и втулка

C - Установочный винт, 2 шт.

D - Колесико

E - Срезной болт

F - Поверхность срезного болта

G - Регулировочный рычаг

H - Шайба

I - Штырек

J - Втулка

1. Если в подшипнике диска есть люфт, снимите штифт (I), шайбу (Н), срезной болт (Е) и ось.

2. Отпустите установочные винты (С) и снимите гайку (В).

3. Снимите подшипник с ножом в сборе (A). Очистить и снова заполнить подшипники универсальной полимочевинной консистентной смазкой SD John Deere TY6341 или эквивалентной универсальной консистентной смазкой SAE.

4. ПРИМЕЧАНИЕ: Во время сборки затяните гайку (B) до момента затяжки 2–5 Н·м (17–44 фунт-дюйма), требуемого для вращения узла подшипника и ножа (A). Такая затяжка обеспечит эффективное уплотнение. По окончании регулировки затяните установочные винты (С). Подшипники набивают консистентной смазкой на заводе. После первых 10 часов осмотреть подшипник и при необходимости отрегулировать.

   Установите сошник и затягивайте гайку (В), одновременно вращая диск, пока не будет достигнуто правильное прижатие подшипника.

5. Затяните установочные винты (C) согласно спецификации.

   Наименование	Единица измерения	Спецификация
   Повторная сборка подшипника и ножа
   Предварительный натяг - вращение ступицы	Крутящий момент	2 Н·м - 5 Н·м (17-44 фунт-дюйма)
   Установочные винты (С)	Крутящий момент	9,6 Н·м (85 фунт-дюймов)

6. Смазать поверхность оси копирующего колеса для предотвращения коррозии и обеспечения надлежащей регулировки заглубления.

7. Установите ось, колесо, срезной болт, шайбу и штифт.

Осматривать подшипник через каждые 100 часов и при необходимости регулировать. Через каждые 200 часов, но не реже, чем перед началом каждого сезона посевных работ, разбирать подшипник, очищать и заполнять смазкой, как описано выше. Не использовать в антифрикционных подшипниках смазку, предназначенную для шасси.
