Блокировка дополнительных рядковых агрегатов сеялки 1780

1. ВАЖНО: Принимайте меры, чтобы не повредить высевающие аппараты. Если аппараты оборудованы прижимными пружинами для тяжелого режима работы, то прежде чем пытаться заблокировать рядковый агрегат, установите МИНИМАЛЬНУЮ силу прижатия.

   Если агрегаты оборудованы пневматическими прижимными устройствами, оставьте в прижимных устройствах дополнительных рядковых агрегатов небольшое давление воздуха, 21 – 34 кПа (0,21 – 0,34 бар) (3 – 5 фунтов на кв. дюйм), чтобы на воздушных мешках не образовалось пережатий. Если при блокировке дополнительных рядковых агрегатов на воздушных мешках возникнут пережатия, опустите дополнительные рядковые агрегаты и поднимите давление до 21 – 34 кПа (0,21 – 0,34 бар) (3 – 5 фунтов на кв. дюйм). Затем заблокируйте агрегаты.

   ПРИМЕЧАНИЕ:


   A39988-UN-29JUL96


   A47063-UN-26JAN01


   A47064-UN-26JAN01

   A - Подъемный рычаг

   B - Палец подъемного рычага

   C - Планка фиксатора пружины

   Подъемный рычаг (A) хранится на конце рамы орудия.

   Поднимите орудие.

---

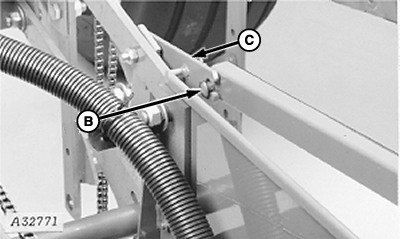

2. Установите палец (B) подъемного рычага в планку (C) фиксатора пружины.

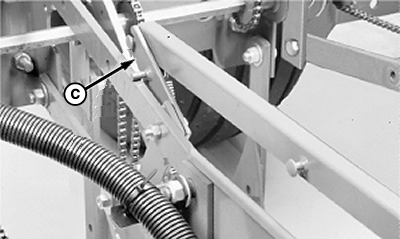

3. Поверните планку фиксатора пружины вперед.

4. ВНИМАНИЕ:


   A47139-UN-02MAR01

   A - Подъемный рычаг

   B - Передний палец

   C - Параллельный рычаг

   D - Задний палец

   Не допускайте травматизма. Головки пальцев (B) и (D) должны быть зацеплены за край параллельного рычага. Если подъемный рычаг не зацеплен должным образом, он может соскользнуть.

   Установите подъемный рычаг (A) с противоположной стороны планки фиксатора пружины таким образом, чтобы передний палец (B) оказался на ВЕРХНЕЙ грани параллельного рычага (C), а задний палец (D) – на НИЖНЕЙ грани параллельного рычага (C).

---




5.
   A38995-UN-22NOV96

   A - Сжатый элемент

   B - Втулка

   Поднимайте высевающий аппарат подъемным рычагом до тех пор, пока сжатый элемент (A) не сядет на втулку (B) на нижнем параллельном рычаге. Когда это произойдет, пружинный механизм должен “щелкнуть”.

---




6. Снимите семенной ящик.

7. ПРИМЕЧАНИЕ: Дозаторы семян блокированных рядковых агрегатов не должны вращаться. Цепь высевающего аппарата будет продолжать вращаться и при поднятом положении агрегата.


   A39630-UN-09APR96

   На рисунке показан вакуумный дозатор

   A - Ведущие язычки

   B - Стопор

   Поместите ведущие язычки (A) за замком (B).

---




8.
   A39629-UN-12DEC96

   A - Вакуумный шланг

   B - Фитинг коллектора

   C - Колпачок

   Если поднятые агрегаты оборудованы вакуумными дозаторами семян, отсоедините шланг (A) вакуумного дозатора от штуцера (B) коллектора и закройте штуцер коллектора крышкой (C).

---




9. Повторите стадии 2 – 8 для остальных рядковых агрегатов, которые должны быть заблокированы.
