Опускание дополнительных рядковых агрегатов сеялки 1780

1.

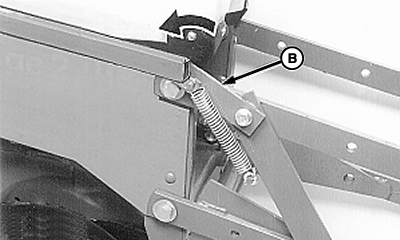

   A47065-UN-26JAN01

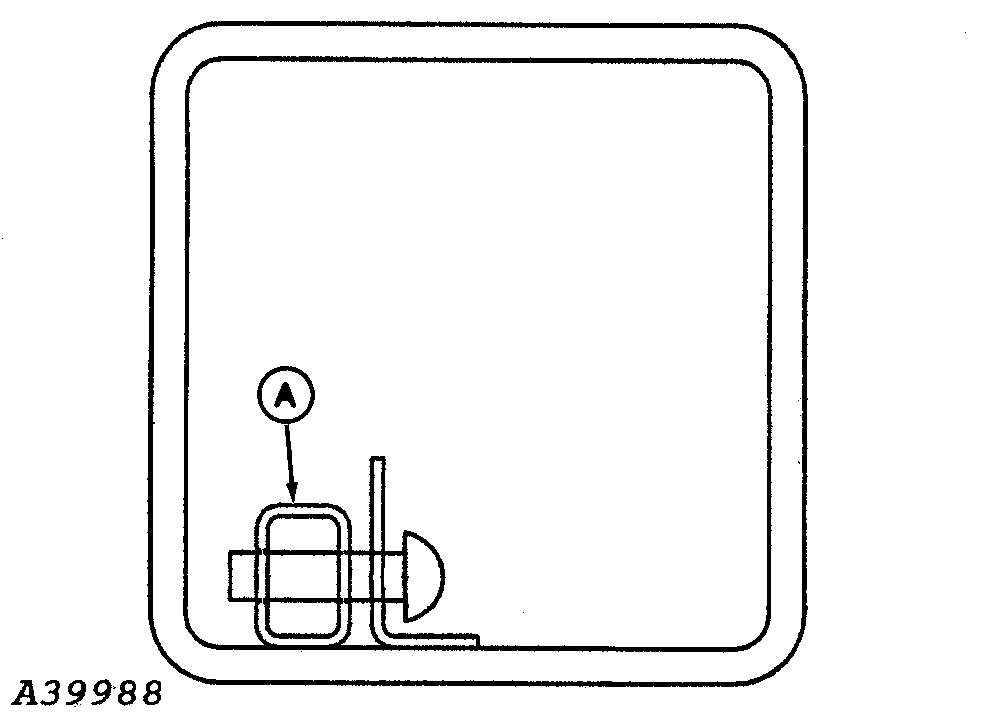

   A39988-UN-29JUL96

   A - Подъемный рычаг

   B - Планка фиксатора пружины

   Поднимите орудие.

---




2. ПРИМЕЧАНИЕ: Подъемный рычаг (A) хранится на конце рамы крыла орудия.

   Введите подъемный рычаг в планку (B) фиксатора пружины и поворачивайте назад до тех пор, пока пружина не окажется с другой стороны от шарнира.

3. ВНИМАНИЕ:

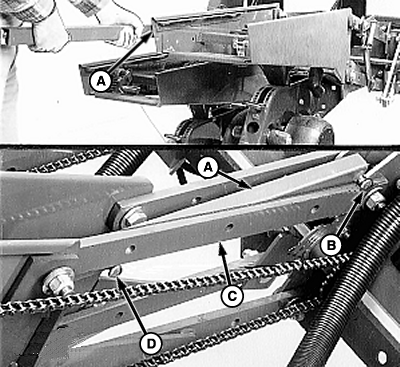

   A47139-UN-02MAR01

   A - Подъемный рычаг

   B - Передний палец

   C - Параллельный рычаг

   D - Задний палец

   Не допускайте травматизма. Головки пальцев (B) и (D) должны быть зацеплены за край параллельного рычага. Если подъемный рычаг не зацеплен должным образом, он может соскользнуть.

   Установите подъемный рычаг (A) с противоположной стороны планки фиксатора пружины таким образом, чтобы передний палец (B) оказался на ВЕРХНЕЙ грани параллельного рычага (C), а задний палец (D) – на НИЖНЕЙ грани параллельного рычага (C).

---




4.

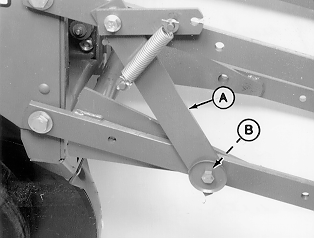

   A38995-UN-22NOV96

   A - Сжатый элемент

   B - Втулка

   Поднимайте высевающий аппарат подъемным рычагом до тех пор, пока сжатый элемент (A) не выйдет из зацепления с втулкой (B) на нижнем параллельном рычаге. Когда это произойдет, пружинный механизм должен “щелкнуть”.

---




5. Подъемным рычагом опустите высевающий агрегат.

6. Снимите семенной ящик.

7.
   A39631-UN-09APR96

   На рисунке показан вакуумный дозатор

   A - Ведущие язычки

   B - Стопор

   Отожмите замок (B) назад, чтобы освободить ведущие язычки (A).

---




8.

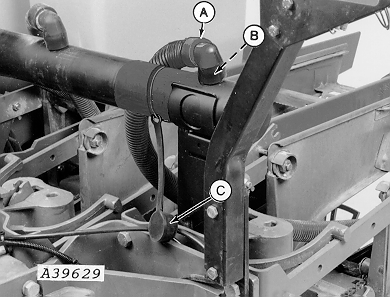

   A39629-UN-12DEC96

   A - Вакуумный шланг

   B - Фитинг коллектора

   C - Колпачок

   Если опущенные агрегаты оборудованы вакуумными дозаторами семян, снимите крышку (С) и установите шланг (A) вакуумного дозатора на штуцер (B) коллектора.

---




9. Повторите стадии 2 – 8 для остальных рядковых агрегатов, которые должны быть опущены.

10. На опущенных высевающих агрегатах установите необходимую прижимающую силу.
