Регулировка положения копирующего колеса

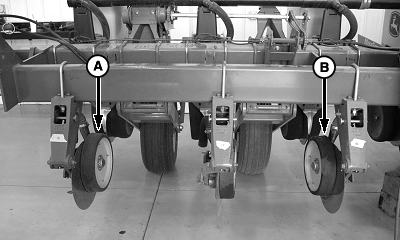

A62459
A62459-UN-18APR08

A - Левый сошник

B - Правый сошник

Копирующее колесо сошника удобрений может быть установлено в переднее отверстие для обеспечения дополнительного пространства для агрегатов сеялки и муфт промежуточного вала. Переднее отверстие должно использоваться, если сеялка оборудована установленными на раме предплужниками. Для настройки положения копирующего колеса выполните следующие шаги.

  1. На левых сошниках (A) винт с головкой имеет левую резьбу. На правых сошниках (B) винт с головкой имеет правую резьбу.

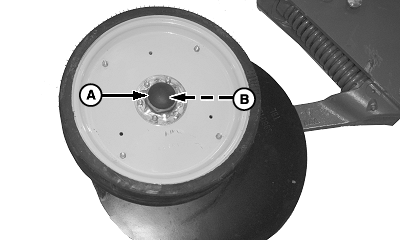

  2. A62460
    A62460-UN-18APR08

    A - Пылезащитная крышка

    B - Винт с головкой

    Снимите пылезащитную крышку (А) и винт с головкой (В).


  3. ПРИМЕЧАНИЕ: Положение копирующего колеса также несколько влияет на глубину. При нахождении колеса в переднем положении глубина оказывается чуть больше.

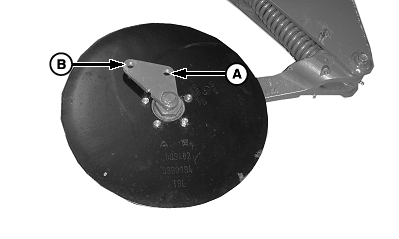

    A62458
    A62458-UN-18APR08

    Правый сошник

    A - Дополнительное место крепления

    B - Исходное место крепления

    Переместите копирующее колесо в дополнительное место крепления (A) на рычаге.


  4. Вставьте винт с головкой и затяните его согласно спецификации.

    НаименованиеЕдиница измеренияСпецификация
    Винт с головкой для крепления копирующего колеса Крутящий момент190 Нм (140 фунт–футов)

  5. Надеть пылезащитный колпачок.

  6. Отрегулируйте глубину сошника. См. РЕГУЛИРОВКА ГЛУБИНЫ СОШНИКА в данном разделе.

OUO6045,0000012-59-20080421
