Изменение ширины междурядий - модели 1750 и 1780

Количество рядов	Ширина ряда	Имеется на модели 1750	Имеется на модели 1780
4-рядная сеялка	76 см (30 дюймов)	Да	Связь
	91 см (36 дюймов)	Да	Да
	97 см (38 дюймов)	Да	Да
6-рядная узкорядная	70 см (27,5 дюйма)	Да	Да
	76 см (30 дюймов)	Да	Да
	91 см (36 дюймов)	Связь	Да
	97 см (38 дюймов)	Связь	Да
7-рядная сеялка	46 см (18 дюймов)	Связь	Да
8-рядная сеялка	76 см (30 дюймов)	Связь	Да
9-рядная сеялка	38 см (15 дюймов)	Связь	Да
	46 см (18 дюймов)	Связь	Да
	48 см (19 дюймов)	Связь	Да
11-рядная сеялка	38 см (15 дюймов)	Связь	Да
	46 см (18 дюймов)	Связь	Да
	48 см (19 дюймов)	Связь	Да
13-рядная сеялка	38 см (15 дюймов)	Связь	Да
15-рядная сеялка	38 см (15 дюймов)	Связь	Да

1.
   A28878-UN-14OCT88

   Показана жатка серии 1750


   A32440-UN-07OCT88

   Показана жатка серии 1780

   A - Шплинты

   B - Высевающие валы

   C - Установочные винты

   Опорожните семенные ящики и установите транспортные замки.

---




2. Извлеките шплинты (A) и снимите с высевающих аппаратов высевающие валы (В).

3. Только модель 1780: Отпустите все установочные винты (С) на звездочках промежуточного вала.

4.

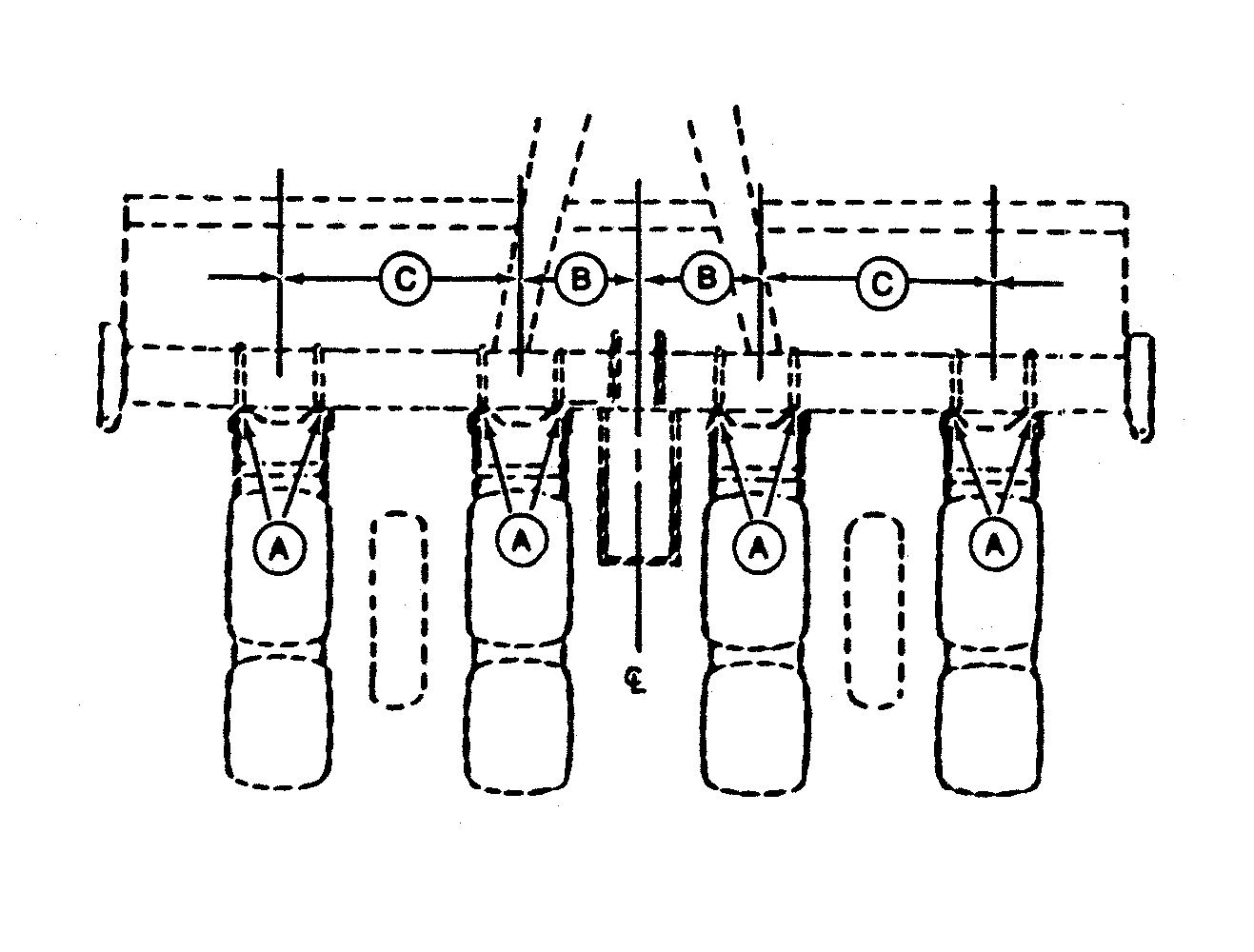

   A44472-UN-06MAR98


   A32441-UN-07OCT88

   A - П-образные болты

   B - Половина ширины междурядий

   C - Требуемая ширина междурядья

   На всех высевающих аппаратах ослабьте П-образные болты (А).

---




5. Отмеряя расстояния от оси орудия до оси высевающего аппарата, установите внутренние высевающие аппараты на расстоянии (В), равном половине нужной ширины междурядья.

6. Установите наружные высевающие аппараты с шагом (С), равным нужной ширине междурядья.

7. Выровняйте П-образные болты (А) по вертикали и равномерно затяните их согласно спецификации.

   Наименование	Единица измерения	Спецификация
   П-образные болты	Крутящий момент	203 Н·м (150 фунт-футов)

8.

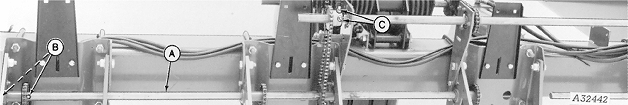

   A32442-UN-07OCT88

   A - Высевающий вал

   B - Шплинт

   C - Установочные винты

   Вставьте высевающий вал (А) сквозь подшипники высевающих аппаратов и закрепите в приводе и муфте шплинтом (В)

---




9. Только модель 1780: Выровняйте звездочки и затяните установочные винты (С).

10. ПРИМЕЧАНИЕ: Если высевающий вал окажется несоосным с валом трансмиссии, отпустите подшипники высевающих аппаратов, выровняйте вал и затяните подшипники высевающего аппарата.

    Проверьте правильность зацепления всех компонентов привода. Проверьте сошники высевающих аппаратов, чтобы убедиться в отсутствии мусора и других посторонних предметов в семяпроводах и сошниках.
