Подготовка сеялок 1750 и 1780 к транспортировке

ВАЖНО:

A32549-UN-07OCT88

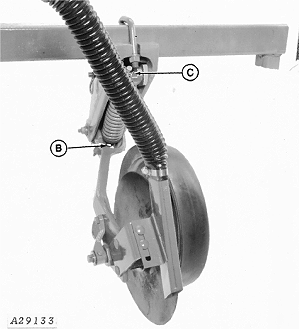

A29133-UN-14OCT88

A - Расстояние

B - Регулировочный болт

C - Стопорная гайка

Во избежание случайного опускания оси балансира во время транспортировки орудия установить рычаг управления осью балансира в положение полного подъема и зафиксировать.

1. При транспортировке на значительное расстояние опорожните все ящики. Снимите удлинители маркеров, чтобы увеличить расстояние до земли.

2. Поднимите орудие с помощью гидравлической системы трактора.

3. Если орудие оборудовано однодисковыми сошниками для внесения удобрений, убедитесь, что между ножом и землей имеется достаточный просвет.

   ПРИМЕЧАНИЕ: Не затягивайте пружинный болт (В) так, чтобы расстояние (А) было меньше спецификации. Если расстояние (А) будет меньше требуемого спецификацией, сошник не сможет достичь требуемой глубины.

   Наименование	Единица измерения	Спецификация
   Нож сошника для внесения удобрений	Расстояние (минимум)	635 мм (25 дюймов)

4. При необходимости отпустите контргайку (С) и вращайте регулировочный болт (В), пока между сошником и землей не образуется достаточный просвет. Снова затяните контргайку.

5.
   A28893-UN-14OCT88

   A - Зажим

   B - Замок маркера

   Снимите зажим (А) и выведите замок (B) маркера из положения хранения.

---




6.
   A32223-UN-07OCT88

   A - Замок маркера

   B - Зажим

   При помощи замка (А) маркировочного аппарата и зажима (В) заприте маркеры для транспортировки.

---




7.
   A28890-UN-14OCT88


   A28891-UN-14OCT88

   A - Кулачок

   B - Шкворни

   Только модель 1750: Поворачивайте кулачок (А) на колесах, пока пальцы (В) не выйдут из звездочек и не будут полностью втянуты. Теперь колеса будут свободно вращаться, а звездочки, цепь и высевающие валы будут оставаться неподвижными.

---
