Выравнивание машины

A54010
A54010-UN-11MAR04

A54009
A54009-UN-11MAR04

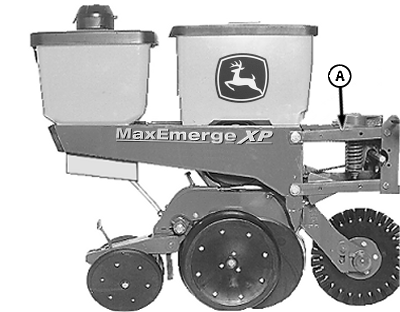

A - Параллельные рычаги

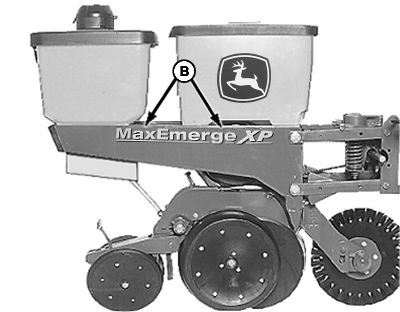

B - Посадочные аппараты

В связи с меняющимися полевыми условиями периодически проверяйте машину и удостоверяйтесь в том, что во время высевания высевающие аппараты (В) выровнены, а параллельные рычаги (A) выровнены или слекка наклонены вверх в сторону рамы сеялки.

Опустите машину в положение высевания на горизонтальной площадке.

Низ трубы основной рамы должен находиться приблизительно на 510 – 560 мм (20 – 22 дюйма) выше уровня земли.

A38389
A38389-UN-05JAN96

A - Расстояние от сцепки до земли

1780

Нижние поверхности панелей сцепки должны быть параллельны поверхности земли и отстоять от нее приблизительно на 470 мм (18 1/2 дюйма) (А). Отрегулируйте положение серьги сцепки. Отрегулируйте высоту рамы, установив литые ограничители цилиндров на шток цилиндра каждого колеса.

A39326
A39326-UN-13MAR96

A - Сцепка

1770

Установите регулируемый ограничитель глубины балансира так, чтобы сцепка (А) машины была приблизительно параллельна земле, когда машина находится в положении высевания.

Если одна сторона машины слишком приподнята или слишком опущена, может потребоваться перефазировать гидросистему подъема колес. См. подраздел “ПЕРЕФАЗИРОВКА ГИДРОСИСТЕМЫ” в этом разделе.

A41021
A41021-UN-13MAR97

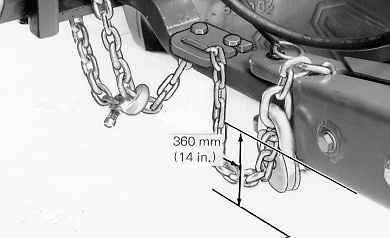

Модель1750, 6-рядная широкорядная и 8-рядная узкорядная

Поверхность нижней панели сцепки должна быть параллельна земле и находиться от нее на расстоянии приблизительно 360 мм (14 дюймов).

H41893
H41893-UN-03MAY90

H41894
H41894-UN-03MAY90

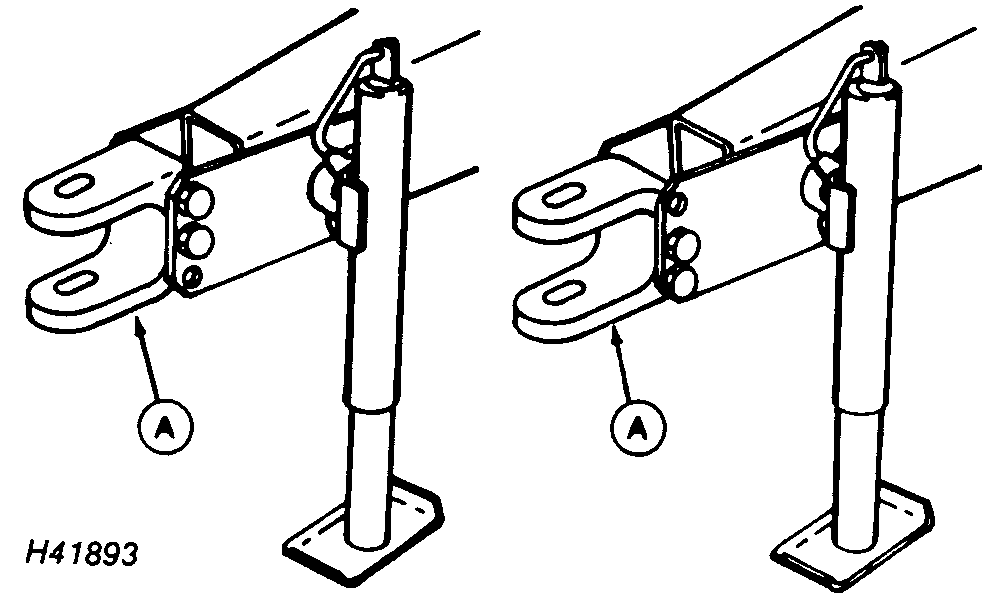

A - Серьга

Модель 1750, 4-рядная и 6-рядная узкорядная

Поверхность нижней панели сцепки должна быть параллельна земле и находиться от нее приблизительно в 360 мм (14 дюймах).

Поднимайте и опускайте сцепку, устанавливая серьгу (А), как показано на рисунке. На правом рисунке серьга перевернута.

OUO6045,0000713-59-20060120
