Перефазирование гидравлической системы сеялки 1750 (6-рядная широкорядная и 8-рядная узкорядная)
A31582-UN-12OCT88
Орудие опущено
A - Кольца
Опустите орудие на ровную поверхность. С передней части штока главного цилиндра снимите зажимы и кольца (А).
A31583-UN-12OCT88
Орудие поднято
Полностью поднимите орудие и держите рычаг СКК отведенным назад до тех пор, пока полностью не выдвинутся все колесные цилиндры. Передний ограничитель штока главного цилиндра должен касаться концевой крышки цилиндра. Если ограничитель соприкасается с концевой крышкой, опустите орудие и установите кольца и зажим. Если ограничитель не соприкасается с концевой крышкой, стравите из цилиндров колесных модулей столько масла, сколько потребуется, чтобы достичь соприкосновения. Чтобы стравить цилиндры колесных модулей, действуйте следующим образом:

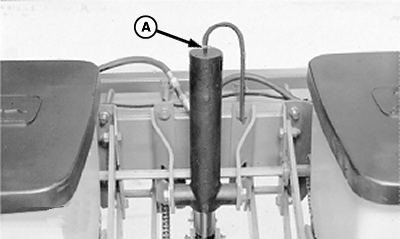

A47183-UN-19MAR01
A - Шланг для стравливания
Когда орудие находится в поднятом положении и СКК трактора — в нейтральном положении, установите шланг (А) для стравливания на клапан стравливания. Выпустите из цилиндра каждого колесного модуля (чередуя стороны орудия) попавший туда воздух и масло, опуская орудие и давая маслу вытекать до тех пор, пока не перестанет выходить пена. Повторите столько раз, сколько потребуется.Полностью поднимите и опустите орудие. Установите кольца.
|
