Регулировка длины маркера сеялки 1750

H41895
H41895-UN-03MAY90

A36829
A36829-UN-24MAR95

Вырезной диск маркера

A31567
A31567-UN-12OCT88

A39569
A39569-UN-29MAR96

A - Установочные винты

B - Расстояние

C - Диск маркера

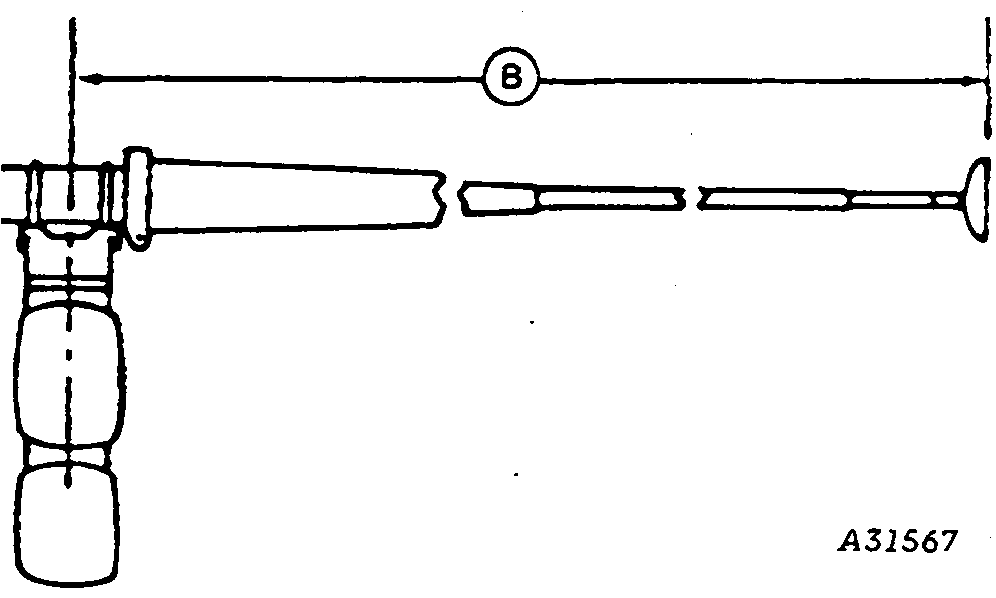

Отпустите контргайки и установочные винты (А) маркера. При опущенном маркере отрегулируйте расстояние в соответствии с таблицей. Расстояние (В) измеряется от оси внешнего высевающего аппарата до диска маркера. Приведено приблизительное значение, которое следует проверить в поле.

Орудие

Ширина междурядья

Расстояние “B”

4-рядная сеялка

76 см (30 дюймов)1

1905 мм (75 дюймов)


91 см (36 дюймов)

2286 мм (90 дюймов)


97 см (38 дюймов)

2413 мм (95 дюймов)

6-рядная сеялка

70 см (27,5 дюйма)

2445 мм (96,25 дюйма)


76 см (30 дюймов)

2667 мм (105 дюймов)


91 см (36 дюймов)

3200 мм (126 дюймов)


97 см (38 дюймов)

3378 мм (133 дюйма)

8-рядная сеялка

76 см (30 дюймов)

3429 мм (135 дюймов)

Для 4-рядной сеялки с шириной междурядья 76 см (30 дюймов) с вырезным дисковым ножом маркера диаметром 406 мм (16 дюймов):

Измерьте расстояние от оси трактора до оси передней шины. Если передняя часть трактора узкая, измерьте расстояние от оси трактора до оси задних шин. Добавьте этот результат к расстоянию, приведенному в таблице. Установите маркеры на суммарное расстояние. Тем самым маркер будет настроен на ось передней и задней шины трактора, а не на ось трактора. При высевании в такой конфигурации передняя и задняя шины, наиболее удаленные от предыдущего прохода, будут идти по борозде маркера.

Для 4-рядной сеялки с шириной междурядья 76 см (30 дюймов) с гладким дисковым ножом маркера диаметром 330 мм (13 дюймов):

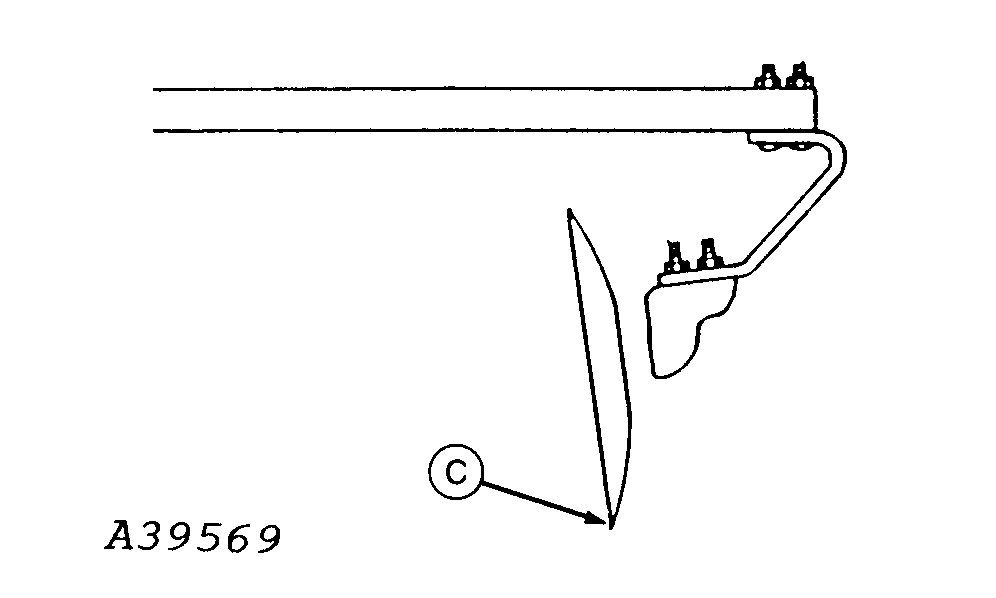

Для получения правильного расстояния воспользуйтесь комплектом кронштейна маркера AA37527. Расстояние (В) и в этом случае измеряется от оси высевающего аппарата до нижней части диска (С) маркера, как показано на нижнем рисунке.

1 Информацию о маркерах см. в следующих параграфах.

OUO6045,0000716-59-20090402
