Диапазон свободного хода маркеров — модели 1750 и 1780

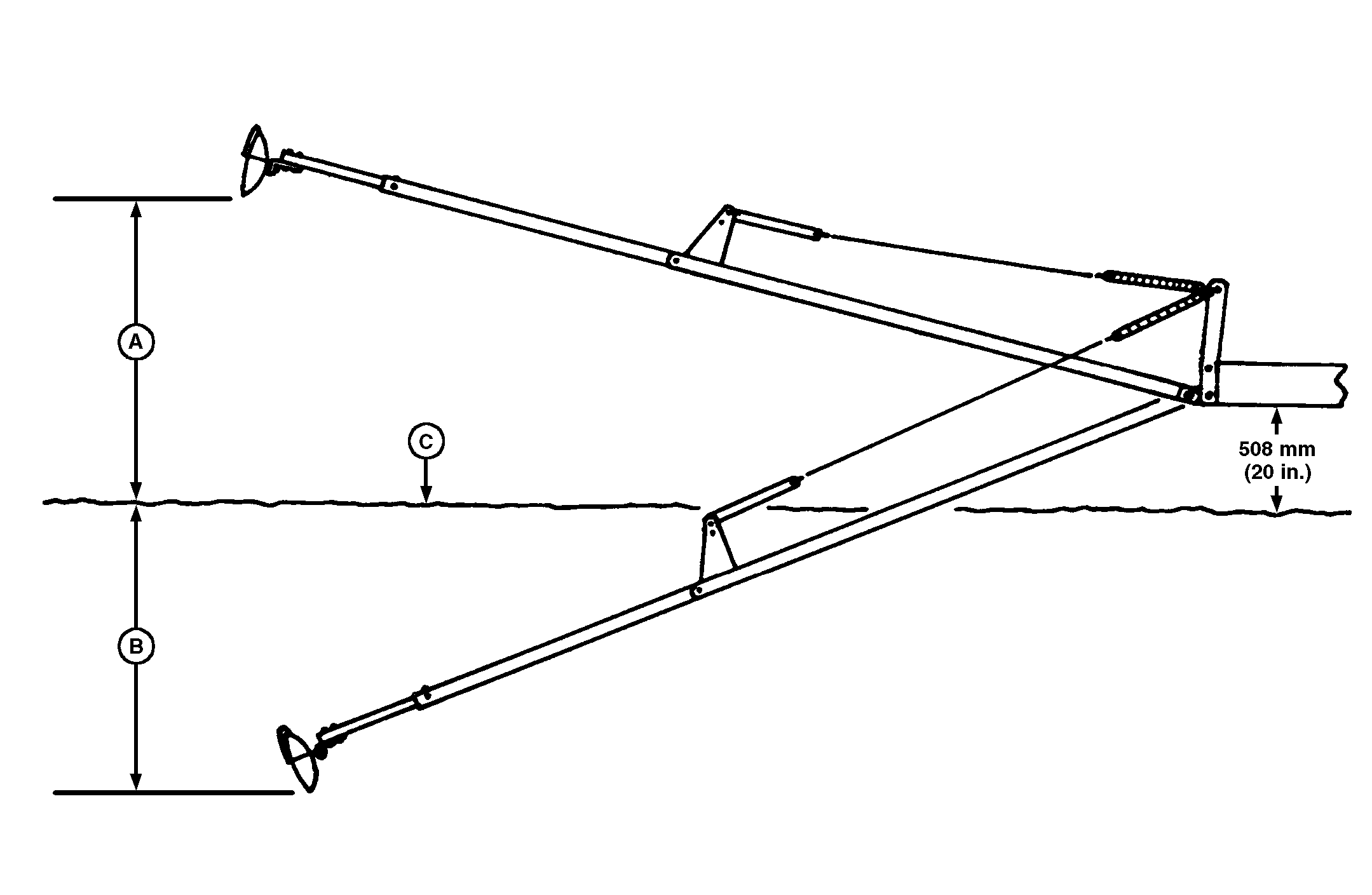

A47059-UN-02MAR01
A - Расстояние A
B - Расстояние B
C - Уровень грунта
Маркер имеет приблизительный диапазон свободного хода (см. приведенную ниже таблицу), который не следует превышать при высевании вблизи сточных канав или на склонах.Превышение этого диапазона свободного хода может привести к повреждению внутреннего рычага маркера.
Если нужно выйти за пределы этого диапазона, поднимите маркер при помощи СКК маркера.
|
Диапазон свободного хода маркеров - модель 1750 |
|||
|---|---|---|---|
|
РАЗМЕР РАМЫ МАШИНЫ |
ШИРИНА МЕЖДУРЯДЬЯ |
РАССТОЯНИЕ “A” |
РАССТОЯНИЕ “B” |
|
6-рядная узкорядная |
76 см (30 дюймов) |
687 мм (27 дюймов) |
379 мм (15 дюймов) |
|
6-рядная широкорядная |
91 см (36 дюймов) |
732 мм (29 дюймов) |
460 мм (18 дюймов) |
|
97 см (38 дюймов) |
782 мм (32 дюйма) |
550 мм (22 дюйма) |
|
|
8-рядная узкорядная |
76 см (30 дюймов) |
832 мм (33 дюйма) |
641 мм (25 дюймов) |
|
Диапазон свободного хода маркеров - модель 1780 |
||||
|---|---|---|---|---|
|
РАЗМЕР РАМЫ МАШИНЫ |
КОЛИЧЕСТВО РЯДОВ |
ШИРИНА МЕЖДУРЯДЬЯ |
РАССТОЯНИЕ “A” |
РАССТОЯНИЕ “B” |
|
1780, 11-рядная, 15 дюймов |
4 |
91 см (36 дюймов) |
698 мм (27,5 дюйма) |
393 мм (15,5 дюйма) |
|
1780, 11-рядная, 15 дюймов |
4 |
38 см (15 дюймов) |
584 мм (23 дюйма) |
190 мм (7,5 дюйма) |
|
1780, 11-рядная, 15 дюймов |
9 |
46 см (18 дюймов) |
622 мм (24,5 дюйма) |
266 мм (10,5 дюйма) |
|
1780, 11-рядная, 15 дюймов |
9 |
48 см (19 дюймов) |
660 мм (26 дюймов) |
330 мм (13 дюймов) |
|
1780, 11-рядная, 15 дюймов |
6 |
70 см (27,5 дюйма) |
698 мм (27,5 дюйма) |
393 мм (15,5 дюйма) |
|
1780, 11-рядная, 15 дюймов |
6 |
76 см (30 дюймов) |
698 мм (27,5 дюйма) |
393 мм (15,5 дюйма) |
|
1780, 11-рядная, 15 дюймов |
11 |
38 см (15 дюймов) |
635 мм (25 дюймов) |
279 мм (11 дюймов) |
|
1780, 15-рядная, 15 дюймов |
6 |
91 см (36 дюймов) |
724 мм (28,5 дюйма) |
444 мм (17,5 дюйма) |
|
1780, 15-рядная, 15 дюймов |
6 |
96 см (38 дюймов) |
774 мм (30,5 дюйма) |
533 мм (21 дюйм) |
|
1780, 15-рядная, 15 дюймов |
11 |
46 см (18 дюймов) |
724 мм (28,5 дюйма) |
444 мм (17,5 дюйма) |
|
1780, 15-рядная, 15 дюймов |
11 |
48 см (19 дюймов) |
774 мм (30,5 дюйма) |
533 мм (21 дюйм) |
|
1780, 15-рядная, 15 дюймов |
8 |
76 см (30 дюймов) |
825 мм (32,5 дюйма) |
635 мм (25 дюймов) |
|
1780, 15-рядная, 15 дюймов |
15 |
38 см (15 дюймов) |
762 мм (30 дюймов) |
520 мм (20,5 дюйма) |
|
