Затяжка L-образных болтов колесных модулей — модель 1770

1.

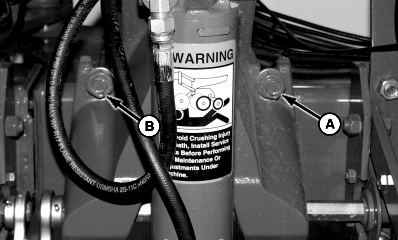

   A47859-UN-15AUG01

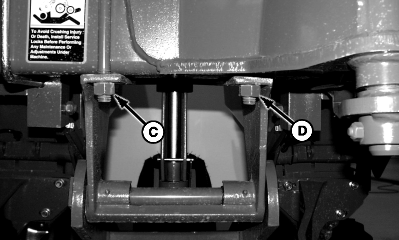

   A47858-UN-15AUG01

   A - Верхняя правая гайка

   B - Верхняя левая гайка

   C - Нижняя правая гайка

   D - Нижняя левая гайка

   Выставьте все колесные модули, чтобы они были перпендикулярны раме и плотно прилегали к ней.

---




2. Прикрутите верхнюю правую гайку (А).

3. Прикрутите верхнюю левую гайку (В).

4. Затяните нижнюю правую гайку (С) согласно спецификации.

   Наименование	Единица измерения	Спецификация
   Гайка	Крутящий момент	271 Н·м (200 фунт-футов)

5. Затяните нижнюю левую гайку (D) согласно спецификации.

   Наименование	Единица измерения	Спецификация
   Гайка	Крутящий момент	271 Н·м (200 фунт-футов)

6. Затяните верхнюю правую гайку (A) согласно спецификации.

   Наименование	Единица измерения	Спецификация
   Гайка	Крутящий момент	271 Н·м (200 фунт-футов)

7. Затяните нижнюю левую гайку (B) согласно спецификации.

   Наименование	Единица измерения	Спецификация
   Гайка	Крутящий момент	271 Н·м (200 фунт-футов)

8. Проверьте параллельность и вертикальность и отрегулируйте, если требуется.
