Размеры орудия 1780

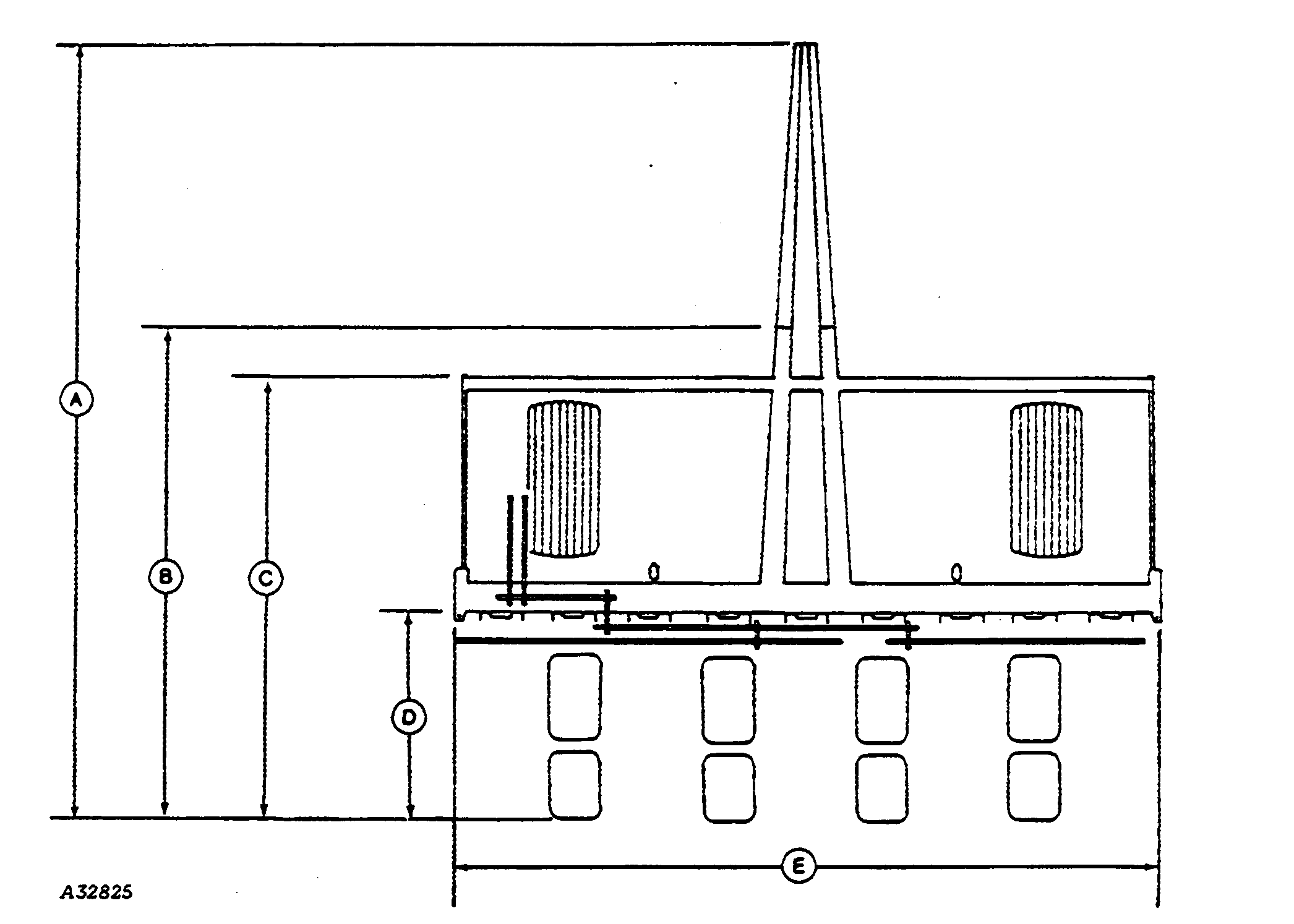

A32825-UN-07OCT88

Показана 4-рядная сеялка

Модель	Расстояние A1	Расстояние B	Расстояние C	Расстояние D1	Е – транспортный размер по маркерам
4-рядная широкорядная	5,3 м (17 футов 8 дюймов)	3,24 м (10 футов 7 1/2 дюйма)	2,87 м (9 футов 5 дюймов)	1,423 м (4 фута 8 дюймов)	3,7 м (12 футов 10 дюймов)
6-рядная узкорядная	5,3 м (17 футов 8 дюймов)	3,24 м (10 футов 7 1/2 дюйма)	2,87 м (9 футов 5 дюймов)	1,423 м (4 фута 8 дюймов)	4,9 м (16 футов 10 дюймов)
1 7-, 9-, 11-, 13- и 15-рядная сеялки	5,48 м (18 футов)

ВНИМАНИЕ: Контакт с линиями электропередачи может привести к серьезным травмам или смерти. Во избежание контакта проявляйте осторожность при движении или работе на этом орудии рядом с линиями электропередач.

При транспортировке или постановке орудия на хранение пользуйтесь, если требуется, приведенной выше схемой с указанием габаритов орудия.

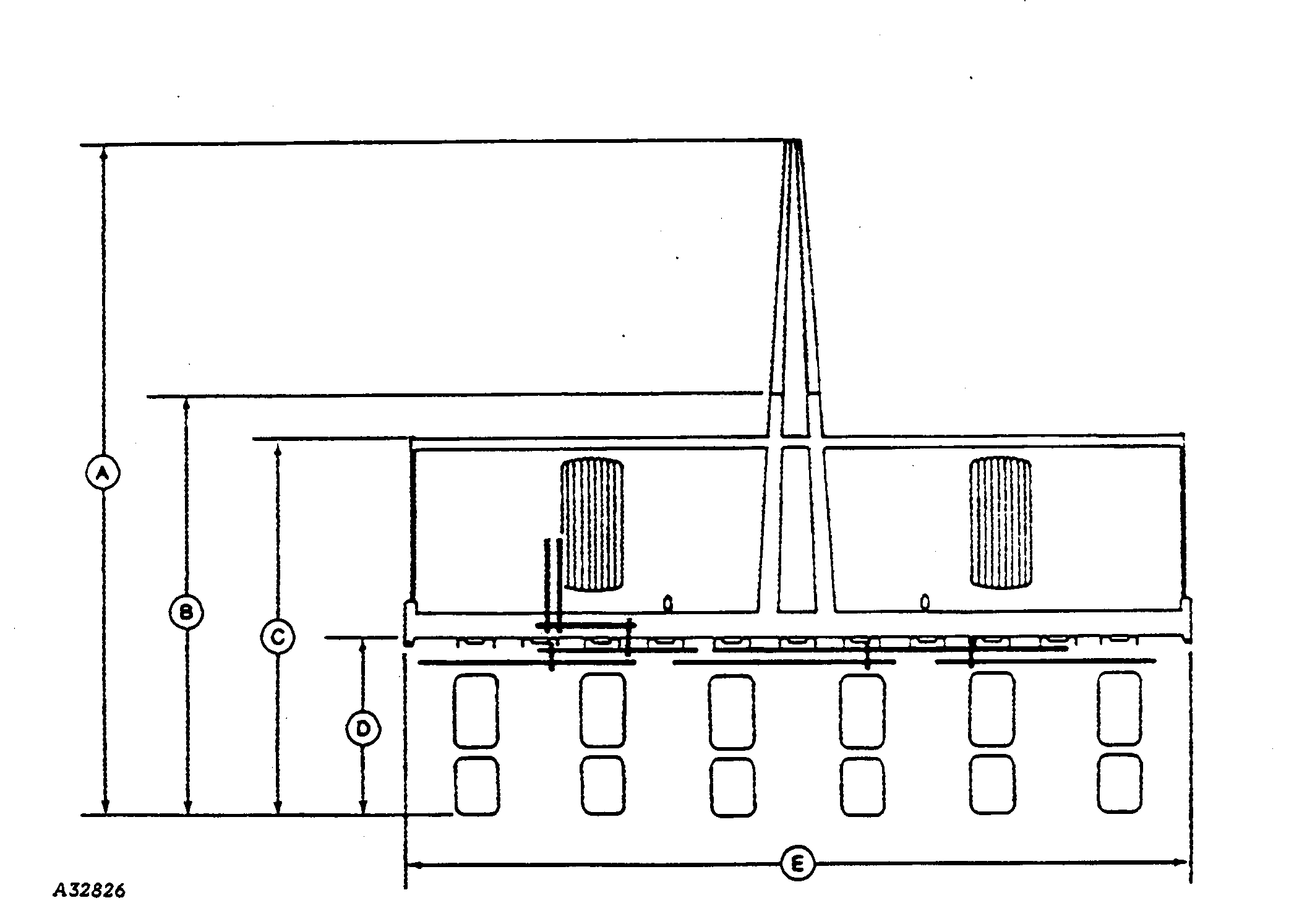

A32826-UN-07OCT88

Показана 6-рядная широкорядная сеялка

Модель	Расстояние A1	Расстояние B	Расстояние C	Расстояние D1	Е – транспортный размер по маркерам
6-рядная широкорядная	5,3 м (17 футов 8 дюймов)	1,72 м (5 футов 8 дюймов)	1,71 м (5 футов 7 3/8 дюйма)	1,42 м (4 фута 8 дюймов)	7,23 м (22 фута 10 дюймов)
8-рядная узкорядная	5,3 м (17 футов 8 дюймов)	1,72 м (5 футов 8 дюймов)	1,71 м (5 футов 7 3/8 дюйма)	1,42 м (4 фута 8 дюймов)	6,96 м (22 фута 10 дюймов)

При транспортировке или постановке сеялки на хранение пользуйтесь, если требуется, приведенной выше схемой с указанием габаритов сеялки.

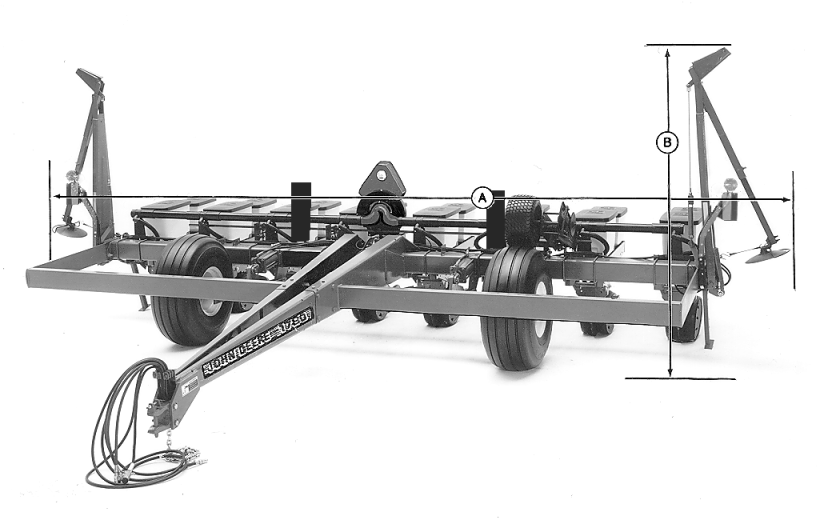

A44705-UN-19MAR98

Модель	Расстояние A	Расстояние B
4-рядная широкорядная	3,22 м (10 футов 11 дюймов)	4,95 м (16 футов 3 дюйма)
6-рядная узкорядная	4,01 м (13 футов 2 дюйма)	4,95 м (16,25 фута)
6-рядная широкорядная	2,87 м (9 футов 5 дюймов)	7,23 м (23 фута 9 дюймов)
8-рядная узкорядная	6,88 м (22 фута 7 дюймов)	6,96 м (22 фута 10 дюймов)
