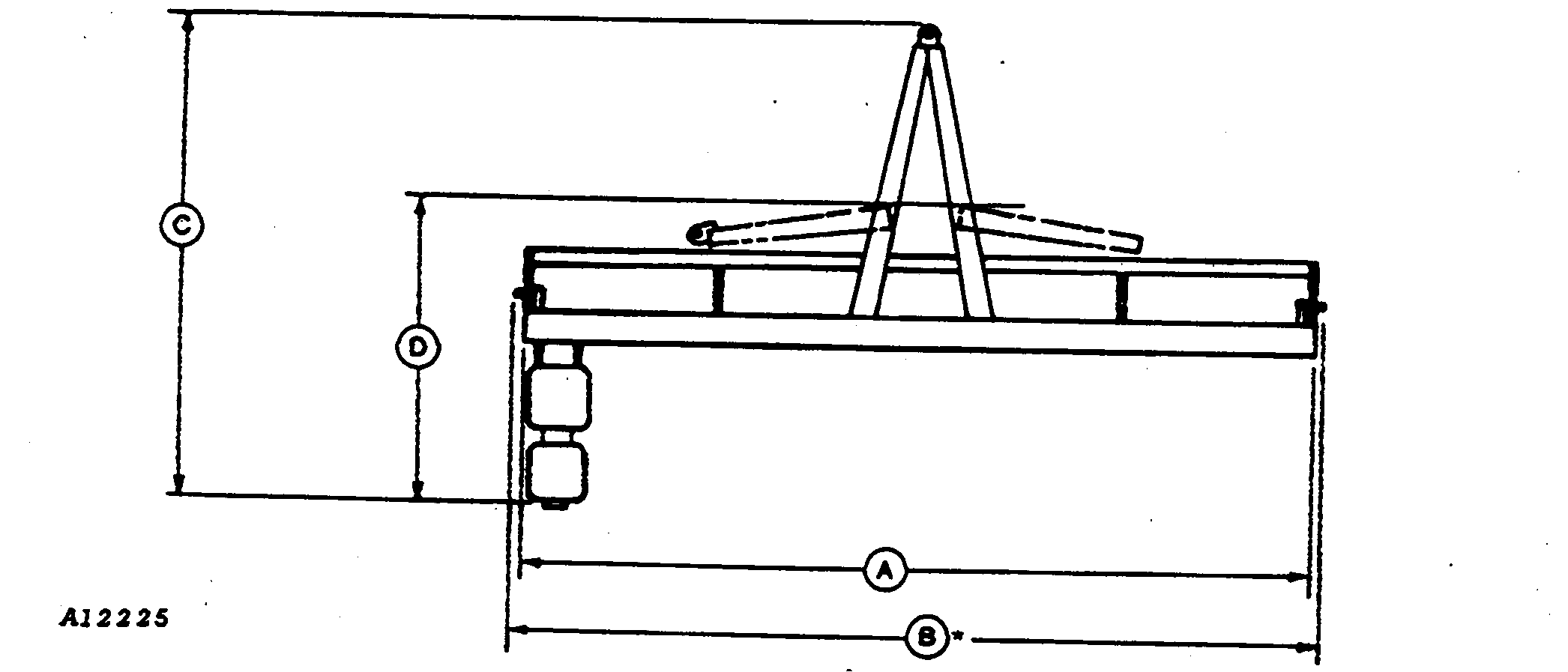

Размеры орудия с 6-рядной широкорядной и 8-рядной узкорядной сеялкой 1750
A12225-UN-14OCT88
|
Расстояние “A” |
Расстояние “B”1 |
Расстояние “C” |
Расстояние “D” |
|---|---|---|---|
|
ДЛИНА ТРУБЫ |
ШИРИНА РАМЫ |
СЦЕПКА ВЫТЯНУТА |
СЦЕПКА СЛОЖЕНА |
|
5805 мм (19 футов 1/2 дюйма) |
5875 мм (19 футов 3 3/8 дюйма) |
4625 мм (15 футов 2 дюйма) |
2420 мм (7 футов 11 1/4 дюйма) |
ВНИМАНИЕ: Контакт с линиями
электропередачи
может привести
к тяжелым травмам
или смерти. Во избежание
контакта проявляйте
осторожность при
движении или работе
на этом орудии рядом
с линиями электропередач.
|
Высота орудия без маркеров |
||
|---|---|---|
|
Без устройства для внесения удобрений |
С устройством для внесения сухих удобрений |
С устройством для внесения жидких удобрений |
|
1435 мм (56 1/2 дюйма) |
1700 мм (67 дюймов) |
1830 мм (72 дюйма) |
|
1 С маркерами
в транспортном
положении: 6320 мм (248
3/4 дюйма)
|
OUO6045,0000746-59-20090406 |
