Отсоединение 4-рядной и 6-рядной узкорядной сеялки 1750 от трактора

  1. A39123
    A39123-UN-05FEB96

    A - Стопорный штифт

    Опустите орудие на землю, используя СКК трактора. Дополнительные сведения по эксплуатации см. в руководстве по эксплуатации трактора.


  2. Установите рычаги СКК в положение плавающего режима.

  3. Выключить зажигание трактора.

  4. Отсоедините все гидравлические шланги.

  5. Отсоедините жгут проводов сигнальных огней от 7-штырькового разъема.

  6. Отсоедините жгуты проводов монитора и радиолокатора.

  7. Наденьте на разъем проводов орудия пылезащитную крышку.

  8. Выведите домкрат из положения хранения; для этого нужно снять шплинт (A) и быстрозамыкающий штифт.

  9. Закрепите домкрат в передней части сцепки.

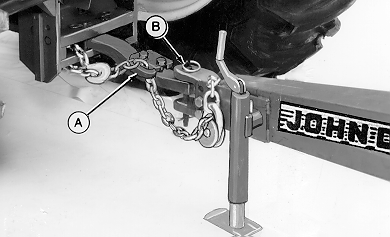

  10. A41018
    A41018-UN-13MAR97

    A - Основание

    B - Штифт сцепки

    Снимите с тяговой штанги трактора предохранительную цепь и кронштейн (А) предохранительной цепи.


  11. Поднимите сцепку домкратом, чтобы вес сцепки перешел с тяговой штанги трактора на домкрат.

  12. Извлеките штифт (В) сцепки, соединяющий сцепку и тяговую штангу трактора. Медленно подайте трактор вперед.

OUO6045,000074B-59-20090422
