Отсоединение 6-рядной широкорядной и 8-рядной узкорядной сеялки 1750 от трактора

1.
   A31558-UN-12OCT88

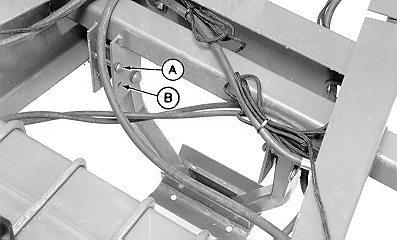

   A41125-UN-17APR97

   A - Просверленный штифт

   B - Отверстие

   Когда орудие находится в поднятом положении, извлеките просверленный штифт (А) и пружинный стопорный штифт. Опустите опорный домкрат.

---




2. ВНИМАНИЕ: Остерегайтесь травмы и следите за тем, чтобы не повредить орудие. При опущенном опорном домкрате НЕ устанавливайте штифт в нижнее отверстие (В). Если штифт будет установлен в отверстие (В), то при отсоединении трактора орудие может покатиться назад.

   Закрепите просверленным штифтом (А) и пружинным стопорным штифтом, как показано на фотографии.

3.

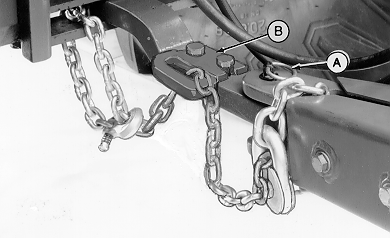

   A41045-UN-14MAR97

   A - Штифт сцепки

   B - Основание

   Снимите с тяговой штанги трактора предохранительную цепь и кронштейн (B) предохранительной цепи.

---




4. С помощью СКК трактора опустите орудие на столько, чтобы перенести вес сцепки (сверху и снизу) с тяговой штанги трактора на опорный домкрат. Дополнительные сведения по эксплуатации см. в руководстве по эксплуатации трактора.

5. ВНИМАНИЕ: Если слишком сильно опустить орудие, то сила, действующая на тяговую штангу вверх, может вызвать внезапный рывок сцепки вверх и причинить травму.

   Извлеките штифт (А) сцепки, соединяющий сцепку и тяговую штангу трактора.

6. Подайте трактор вперед, чтобы развести тяговую штангу и сцепку. Отпустите орудие на землю.

7. Установите рычаги СКК в положение плавающего режима.

8. Выключить зажигание трактора.

9. Отсоедините все гидравлические шланги.

10. Отсоедините жгут проводов сигнальных огней от 7-штырькового разъема.

11. Отсоедините жгуты проводов монитора и радиолокатора.

12. Установите пылезащитные крышки на разъемы жгутов проводов орудия.
