Подсоединение сеялки 1780 к трактору
ВНИМАНИЕ: Во избежание
травм от вытекающего
под высоким давлением
гидравлического
масла, ослабляйте
давление в системе.
Поверните рычаги
дистанционного
управления цилиндрами
и остановите двигатель
трактора перед
присоединением
шлангов к срывным
муфтам или отсоединением
шлангов от срывных
муфт.
Гидравлические шланги могут выйти из строя вследствие механического повреждения, образования перегибов, старения или воздействия среды. Регулярно проверяйте шланги. Заменяйте поврежденные шланги.
ПРИМЕЧАНИЕ: В случае присоединения орудия к трактору “Джон Дир” при помощи муфт ISO выключать трактор необязательно.

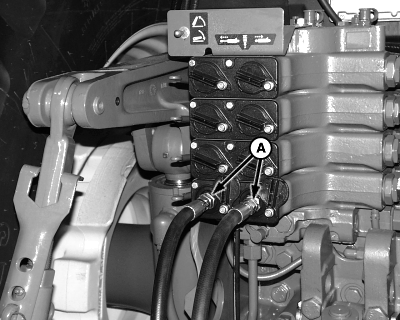

A47128-UN-05MAR01
На рисунке показана серия 8000
A - Шланги,
Подайте трактор задним ходом к сцепке орудия. Подсоедините гидравлические подъемные шланги (A) к СКК I. Чтобы выровнять серьгу с тяговой штангой трактора, поднимите или опустите сцепку орудия с помощью гидравлической системы. См. РЕКОМЕНДАЦИИ ПО ГИДРАВЛИЧЕСКИМ СОЕДИНЕНИЯМ в этом разделе.
A38200-UN-16OCT95
A - Просверленный штифт
B - Предохранительная цепь
Подсоедините сцепку орудия к тяговой штанге трактора при помощи штифта сцепки, просверленного штифта (А) и пружинного запорного штифта.Протяните предохранительную цепь через опору (В). Оберните цепь вокруг тяговой штанги трактора, как показано на фотографии.
Высота сцепки регулируется, что позволяет выровнять раму орудия со сцепкой. В положении высевания нижняя часть основной рамы должна находиться на расстоянии 508–560 мм (20–22 дюйма) от земли. Регулировка высоты сцепки позволяет приспосабливаться к различным значениям высоты и размеров шин трактора.
A38383-UN-23FEB96
A - Палец стойки
Извлеките палец (А) стойки и поднимите стойки с обеих сторон орудия. Установить палец.|
