Подсоединение сеялки 1770 к трактору

ВНИМАНИЕ: Не стойте между трактором и орудием, если трансмиссия трактора не переведена в положение “СТОЯНКА”.

1. ВАЖНО:

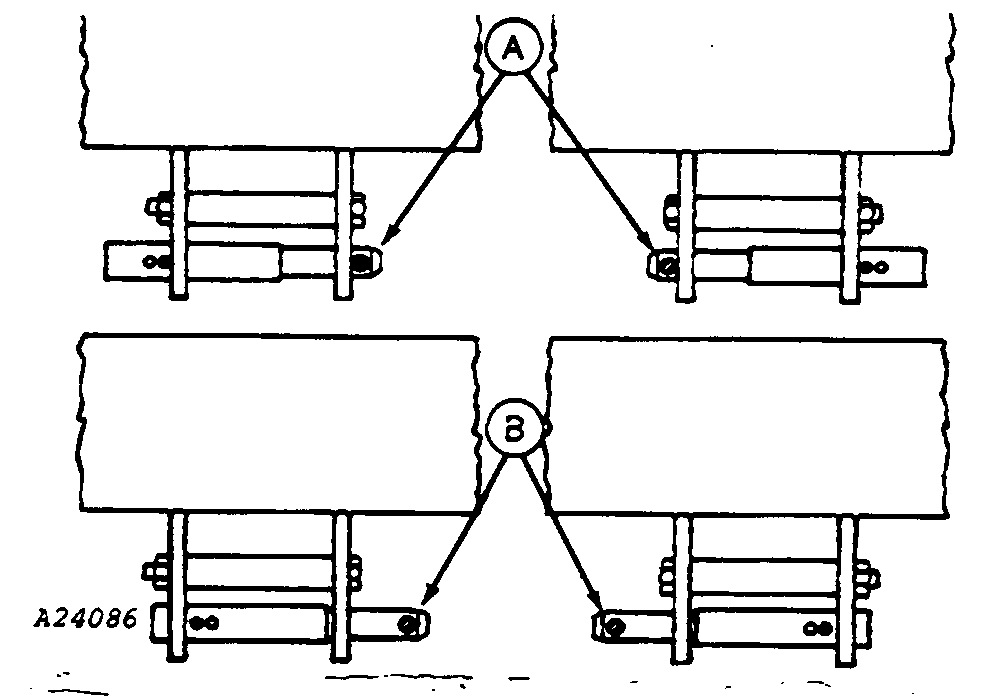

   A24086-UN-12OCT88

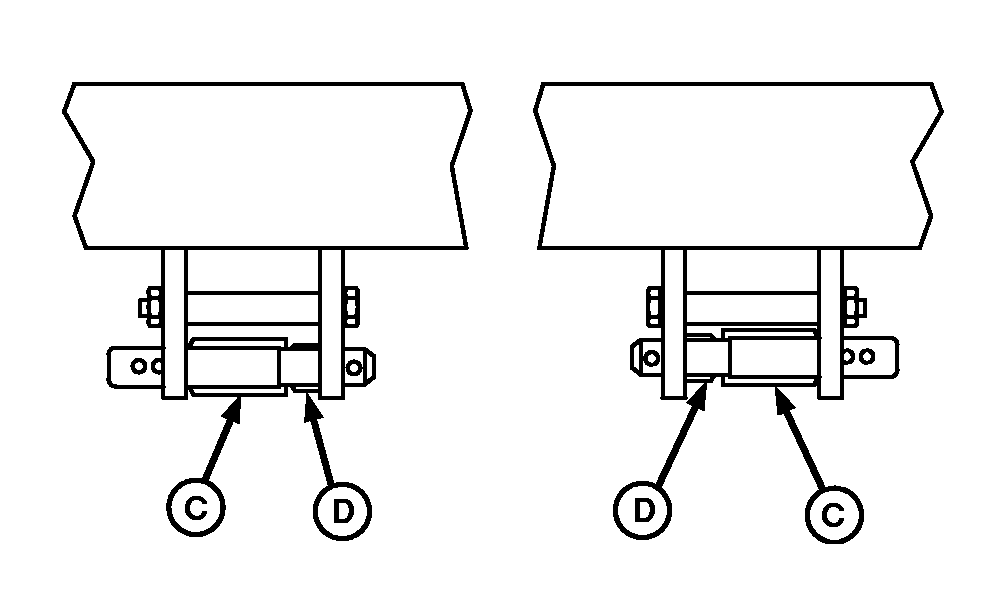

   A47136-UN-01MAR01

   A - Положение штифта

   B - Положение штифта

   C - Втулка

   D - Втулка

   При использовании сцепки категории 2 или 3N без быстроразъемной муфты установите штифты в положение (A) с установленными втулками (C) и (D).

   Для сцепки категории 2 без быстроразъемной муфты или категории 3 с быстроразъемной муфтой установите нижние штифты сцепки в положение (A).

---




2. Для сцепки категорий 2 или 3N с быстроразъемной муфтой установите нижние штифты сцепки в положение (B).

3.
   A28093-UN-13OCT88

   Поднять оба рычага управления защелками.

---




4. Опускайте ось балансира, пока крюки быстроразъемной муфты не окажутся ниже штифтов сцепки орудия, и медленно подавайте трактор к орудию.

5. Проверьте просвет между тяговой штангой и муфтой. Если тяговая штанга соприкасается с муфтой, поверните смещенную часть тяговой штанги вниз. См. РЕКОМЕНДУЕМЫЕ НАСТРОЙКИ ТРАКТОРА в разделе “Подготовка трактора”.

6. ВАЖНО: Если защелки замкнуты правильно, рукоятки находятся в горизонтальном положении и прижаты к раме муфты.

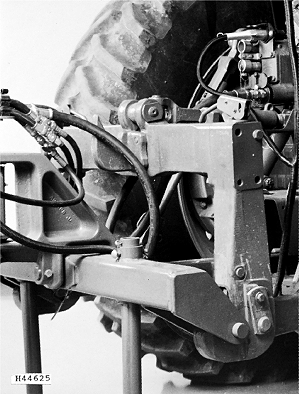

   H44625-UN-11JUN92

   Поднимите ось балансира, чтобы штифты сцепки орудия можно было захватить крюками быстроразъемной муфты. Чтобы зафиксировать орудие на быстроразъемной муфте, опустите оба рычага управления защелками.

---




7.

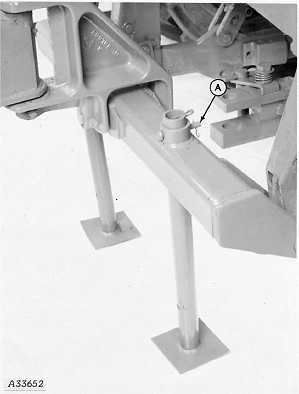

   A33652-UN-11OCT88

   A - Просверленный штифт

   После подсоединения гидросистемы поднимите 3-точечную сцепку. Извлеките пружинный стопорный штифт и просверленный штифт (A).

---




8.
   H44405-UN-29MAY92

   A - Просверленный штифт

   B - Пружинный стопорный штифт

   Поднимите стойки и установите просверленный штифт (А) и пружинный стопорный штифт (В)

---
