Подсоединение 4-рядной и 6-рядной узкорядной сеялки 1750 к трактору

1.

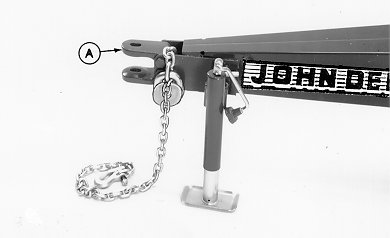

   A41017-UN-13MAR97

   A - Скоба

   Задним ходом подайте трактор к сцепке орудия. При помощи домкрата выровняйте серьгу (А) с тяговой штангой трактора.

---




2.
   A41018-UN-13MAR97

   A - Основание

   B - Штифт сцепки

   Подсоедините сцепку орудия к тяговой штанге трактора с помощью штифта сцепки (В) и пружинного запорного штифта.

---




3. Протяните предохранительную цепь через опору (Ґ). Оберните цепь вокруг тяговой штанги трактора и закрепите, как показано на фотографии.

4. Снимите домкрат со сцепки.

5.
   A39123-UN-05FEB96

   A - Стопорный штифт

   Закрепите домкрат в положении хранения в задней части сцепки удерживающим пальцем (А) и быстрозамыкающим штифтом.

---




6. ВАЖНО:


   A53393-UN-25NOV03

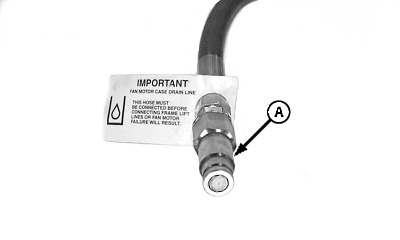

   Сливной наконечник корпуса, устанавливаемый заподлицо

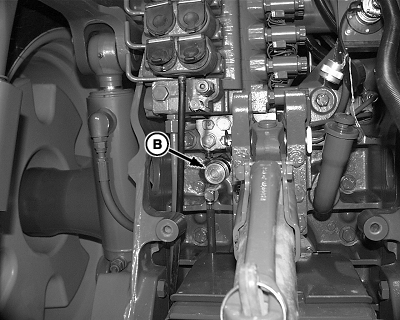

   A53855-UN-19FEB04

   Показан трактор серии 8000

   A - Сливной шланг картера

   B - Сливная муфта низкого давления

   Сливной шланг картера, если он установлен, ДОЛЖЕН быть подсоединен к низконапорному дренажному соединению ДО подсоединения всех остальных шлангов. Давление дренажа картера ДОЛЖНО быть НИЖЕ 172 кПа (1,72 бар) (25 фунтов на кв. дюйм).

   ВАЖНО: Если буксирующий трактор имеет такое оснащение, требуется установка муфты (B) низконапорного дренажного патрубка.

   ВАЖНО: НЕ ИСПОЛЬЗУЙТЕ другие отверстия в задней части трактора (например, для дополнительного отбора мощности), которые могут быть похожи внешне и по размеру на сливное отверстие с низким давлением. Из-за высокого обратного давления свыше 172 кПа (1,72 бар) (25 фунтов на кв. дюйм) подключение дренажного патрубка к этим отверстиям ПРИВЕДЕТ к повреждению двигателя вентилятора.

   Присоедините сливной шланг картера мотора вентилятора (A) к сливной муфте низкого давления (B) трактора.

---
