Двухдисковый сошник для внесения удобрений
ВАЖНО: При определенных конфигурациях рамы на положение некоторых сошников накладываются ограничения.
A31240-UN-12OCT88

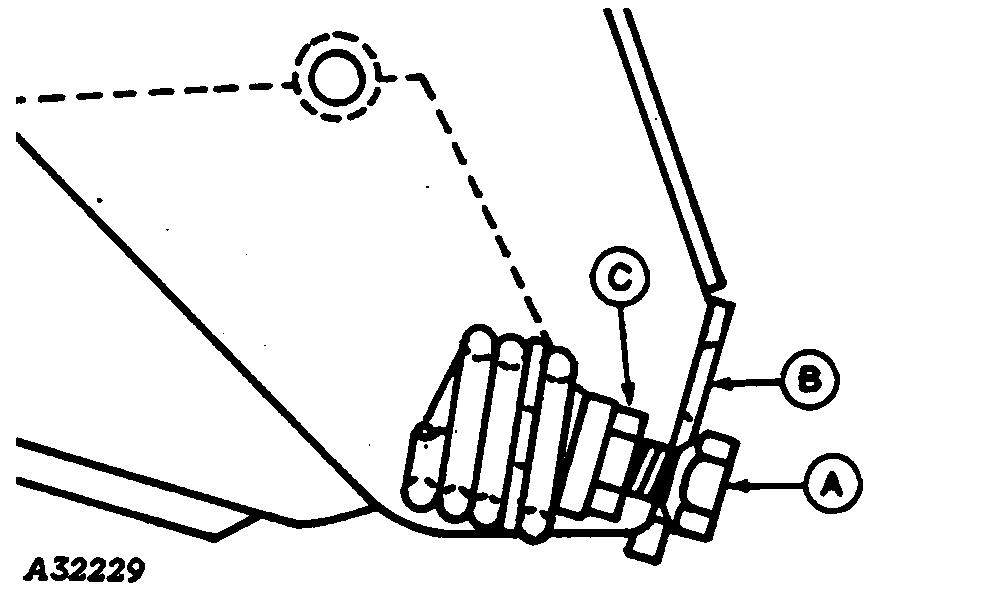

A32229-UN-07OCT88
A - Опорный болт
B - Прорезь
C - Контргайка
D - Стопорный штифт
E - Отверстие
Двухдисковые сошники будут хорошо работать при обычной и неглубокой обработке почвы. Не рекомендуется использовать их при посеве в необработанную почву или при посеве повторных культур, когда двухдисковая конструкция ограничивает проникновение в почву.Оба устройства внесения удобрений – жидких и сухих – используют двухдисковый сошник.
В зависимости от грунтовых условий, сошники вносят удобрения на расстоянии от 50 до 125 мм (от 2 до 5 дюймов) от оси ряда и на глубину от 76 до 125 мм (от 3 до 5 дюймов) Диски оборудованы самосмазывающимися и антифрикционными подшипниками.
Двухдисковый сошник может быть установлен в двух положениях – для легкой или тяжелой почвы. Для работы на легких почвах установите анкерный болт (А) пружины в верхнюю часть прорези (В), для тяжелых почв установите анкерный болт в нижнюю часть прорези.
ВАЖНО: Проследите за тем, чтобы регулировочная контргайка болта НИ В КОЕМ СЛУЧАЕ не садилась на корпус сошника. Посадка этой гайки на корпус ограничит возможности поворота болта и приведет к преждевременной поломке пружины и (или) болта.
Чтобы изменить положение пружины, поднимите машину, отпустите контргайку (С) и вращайте анкерный болт пружины, пока пружина не освободится, после чего передвиньте болт в нужное положение и туго затяните болт и контргайку.
Только модели 1750 и 1770: Установите стопорный штифт (D) в отверстие (Е) сошника на устройстве внесения сухих или жидких удобрений 3-го ряда 6-рядной сеялки. Это предотвратит удар сошника о входной вал трансмиссии устройства внесения удобрений на максимальном ходе вверх.
A29944-UN-06OCT88
A - Винты
Отрегулируйте скребки при помощи винтов (A) с головкой под ключ таким образом, чтобы скребок находился рядом с ножом диска, но не касался его.Если устройство для внесения удобрений не используется или если сеялка находится на хранении, сошник может быть заблокирован в поднятом положении.
Чтобы заблокировать сошник, действуйте следующим образом.
(Не показано) Поднимите машину и установите под сошниками колодки. Выньте запирающий палец.
A31241-UN-12OCT88
Антиэрозионная сеялка 1750
A - Отверстие для блокировки
Осторожно опустите машину, чтобы сошники опирались на колодки, и установите стопорный палец в запорное отверстие (А), которое обычно скрыто установочным кронштейном.|
