Установка вспомогательных замков — модели 1750 и 1770
ВНИМАНИЕ: При работе на
орудии или поблизости
от нее обязательно
устанавливайте
вспомогательные
замки.
ПРИМЕЧАНИЕ: Назначение вспомогательных замков – повысить безопасность при выполнении обычных работ по техобслуживанию и настройке на поднятом орудии. Это не то же самое, что транспортные замки. Для гидравлической системы орудия требуется, чтобы при транспортировке колеса свободно перемещались вверх и вниз. Это необходимо для распределения веса рамы между отдельными колесными модулями.

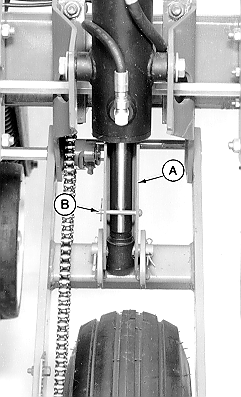

A41126-UN-17APR97
A - Вспомогательный фиксатор
B - Просверленный штифт
Рычагом СКК трактора поднимите орудие в транспортное положение. На штоках цилиндров колесных модулей поверните вспомогательные замки (А) в рабочее положение и закрепите просверленными штифтами (В) и пружинными шплинтами.|
OUO6045,0000763-59-20090506 |
