Заменить подшипник двухдискового сошника для внесения удобрений

1.

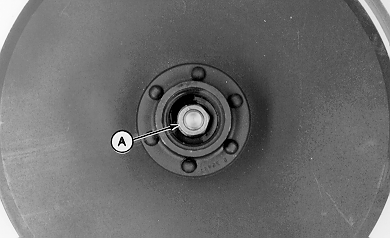

   A44323-UN-05DEC97

   A - Гайка

   Установите орудие на надежную опору. (См. процедуру в начале этого раздела.)

---




2. Снять пылезащитную крышку и гайку (A).

3. Снять диск.

4.

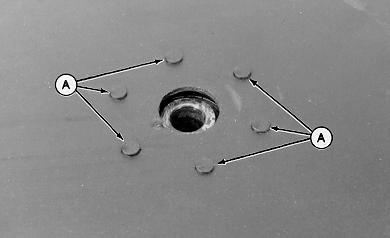

   A44324-UN-05DEC97

   A - Заклепка (6 шт.)

   Сошлифовать заклепки (A).

---




5. Выбить заклепки и снять проставку и корпус подшипника с ножа.

6.

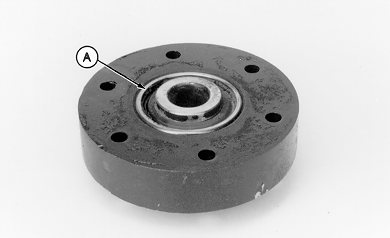

   A44325-UN-05DEC97

   A - Подшипник

   Выдавите подшипник (A) из корпуса.

---




7. Осмотреть корпус, проставку и дисковый нож. Если необходимо, замените детали.

8. ВАЖНО: Прикладывать усилие только к наружному кольцу подшипника.


   A44326-UN-05DEC97

   A - Подшипник

   B - корпус

   Установить подшипник в корпус плоской поверхностью (A) к корпусу (B).

---




9.

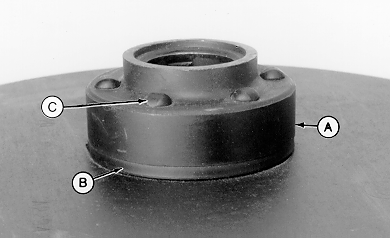

   A44327-UN-05DEC97


   A44328-UN-05DEC97

   A - корпус

   B - Втулка

   C - Заклепка (6 шт.)

   D - Закругленный конец заклепки

   Установить корпус (A) и проставку (B) на диск, одновременно совмещая отверстия под заклепки.

---




10. Установить заклепки (C).

11. Стучать молотком по концам заклепок (D), пока они не расплющатся для прикрепления ступицы и проставки к диску.

12. ПРИМЕЧАНИЕ: Перед установкой диска на орудие - см. РЕГУЛИРОВКА ДИСКА в данном разделе.

    Установить диск на орудие. (См. ОСМОТРЕТЬ И ОТРЕГУЛИРОВАТЬ НОЖИ СОШНИКОВ в данном разделе.)

13. Снимите компоненты опоры.
