Замена труб для удобрений

1.

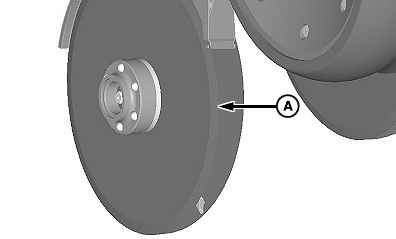

   A60227-UN-12JUN07

   A - Нож сошника в сборе

   Установите орудие на надежную опору. (См. процедуру в начале этого раздела.)

---




2. ВНИМАНИЕ: Дисковые ножи очень острые. Надевайте защитные рукавицы и обращайтесь с дисками осторожно.

   Снимите подшипник с ножом в сборе (A).

3.

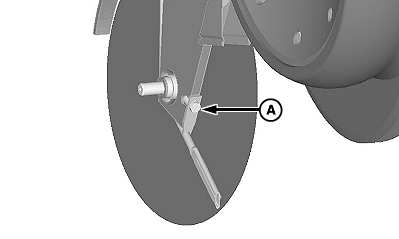

   A60228-UN-12JUN07

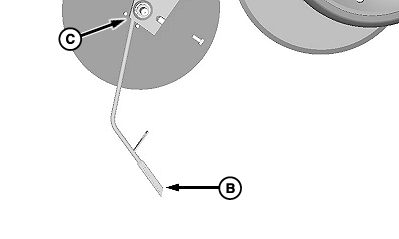

   A60229-UN-12JUN07

   A - Винт с головкой

   B - Брус

   C - Отверстие в корпусе

   Снимите шланг подачи удобрений с трубы (В).

---




4. Снимите винт с головкой (A).

5. Нажмите на трубу (B) и извлеките ее из отверстия в корпусе (C).

6. Установите в обратном порядке и затяните винт с головкой (A) в соответствии со спецификацией.

   Наименование	Единица измерения	Спецификация
   Винты крепления трубы для внесения удобрений	Крутящий момент	35 Нм (26 фунт-футов)

7. ВНИМАНИЕ: Дисковые ножи очень острые. Надевайте защитные рукавицы и обращайтесь с дисками осторожно.

   Установите дисковый нож и затяните стопорную гайку ножа в соответствии со спецификацией.

   Наименование	Единица измерения	Спецификация
   Стопорная гайка ножа	Крутящий момент	122 Нм (90 фунт-футов)

8. Снимите компоненты опоры.
