Замена скребков сошника для внесения удобрений

1.

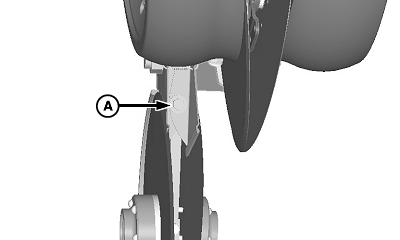

   A60230-UN-12JUN07

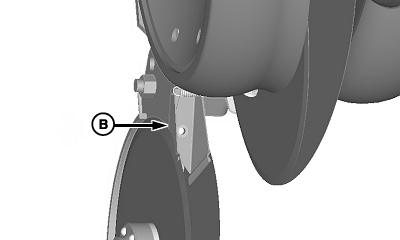

   A60231-UN-12JUN07

   A - Винт с головкой под ключ и шайба

   B - Узел скребка

   Установите орудие на надежную опору. (См. процедуру в начале этого раздела.)

---




2. Снимите винт с головкой и шайбу (A), а также узел скребка (B).

3.

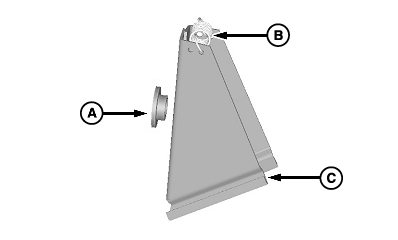

   A60232-UN-12JUN07

   A - Втулка

   B - Пружина

   C - Скребки

   Снять проставку (A).

---




4. Обратите внимание на расположение монтажного отверстия для пружины (B) на скребках.

5. Снять пружину.

6. Установите новые скребки в обратном порядке.

7. Установите проставку (A), как показано на рисунке.

8.
   A60230-UN-12JUN07

   A - Винт с головкой под ключ и шайба

   Расположите собранный скребок на корпусе и установите винт с головкой и шайбу (A). Затяните крепежный болт согласно техническим характеристикам.

   Наименование	Единица измерения	Спецификация
   Винт крепления скребка с головкой	Крутящий момент	35 Нм (26 фунт-футов)

---




9. Снимите компоненты опоры.
