Осмотр цепей и звездочек приводов рядковых агрегатов

1.
   A66016-UN-09DEC09


   A66017-UN-09DEC09

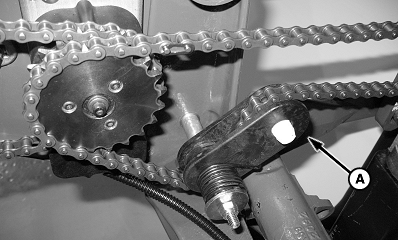

   A - Блок устройства натяжения

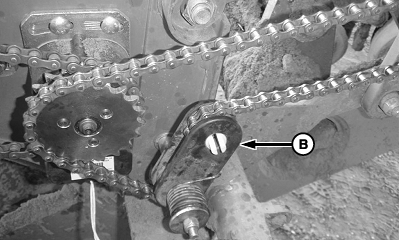

   B - Блок устройства натяжения

   При установке новых цепей блок устройства натяжения (A) находится в указанном положении. Используйте эти сведения в качестве краткой справки.

   Если цепи использовались в течение сезона, блок устройства натяжения (B) может находиться в более вертикальном положении по сравнению с показанным на рисунке.

   Это свидетельствует о том, что необходимо снять звенья или заменить цепь.

---




2.
   A66015-UN-09DEC09

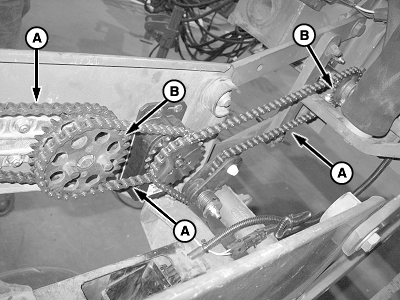

   A - Цепи

   B - Звездочки

   Осмотрите все цепи (A) и звездочки (B) на предмет износа и повреждения. По необходимости заменить их.

---
