Пневматический прижим

1. ВНИМАНИЕ: Осколки деталей, разрывающихся из-за превышения давления или при эксплуатации системы, не укомплектованной всеми необходимыми частями, могут причинить серьезные телесные повреждения.

   • Не допускайте, чтобы давление в системе превышало 827 кПа (8,2 бар) (120 фунтов на кв. дюйм).
   • Не снимайте предохранительный клапан.
   • Не подавать давление в систему, пока все компоненты рядковых агрегатов не будут установлены на место.



   ВАЖНО: Не опускайте орудие при нулевом давлении воздуха в системе. Поддерживайте в системе давление в пределах 34–55 кПа (0,3–0,5 бар) (5–8 фунтов на кв. дюйм), или пневматические пружины перегнутся. Если на пневматических пружинах образовались пережатия, поднимите орудие и повышайте давление в системе, пока пневматические пружины не распрямятся.

   ВАЖНО: Не продолжайте работу, если пневматические пружины зажаты или развернуты. Снижайте давление в системе так, чтобы пневматические пружины можно было расправить вручную. Расправьте пневматическую пружину за нижний поршень. Чтобы пневматическую пружину можно было расправить за нижний поршень, необходимо постепенно опускать орудие.

   ПРИМЕЧАНИЕ: Давление воздуха в системе обычно падает при подъеме рамы и повышается при ее опускании.

   ПРИМЕЧАНИЕ: Для рядковых агрегатов, следующих по колеям тракторных шин, может потребоваться дополнительная прижимающая сила. На эти рядковые агрегаты можно установить дополнительные одинарные комплекты прижимных пружин, чтобы повысить прижимающую силу, не затрагивая другие рядковые агрегаты.

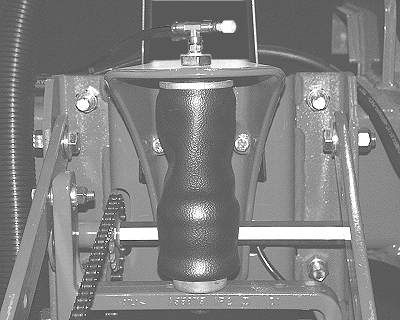

   A48706-UN-15FEB02

   Правильно расправленная пневматическая пружина

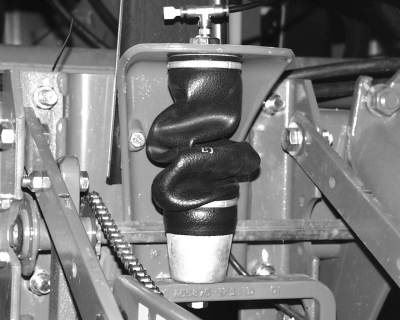

   A48850-UN-01MAR02

   Нерасправленная пневматическая пружина

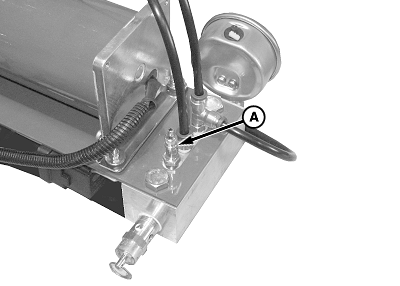

   A67515-UN-25MAY10

   A - Шток клапана

   Установив орудие в положение для высевания и подав сжатый воздух на шток (А) клапана, установите нужное значение прижимающей силы.

---




2.

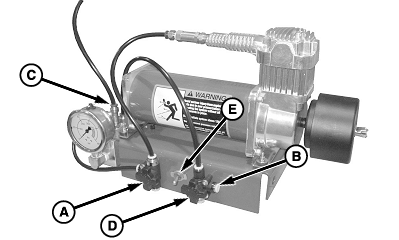

   A67516-UN-25MAY10

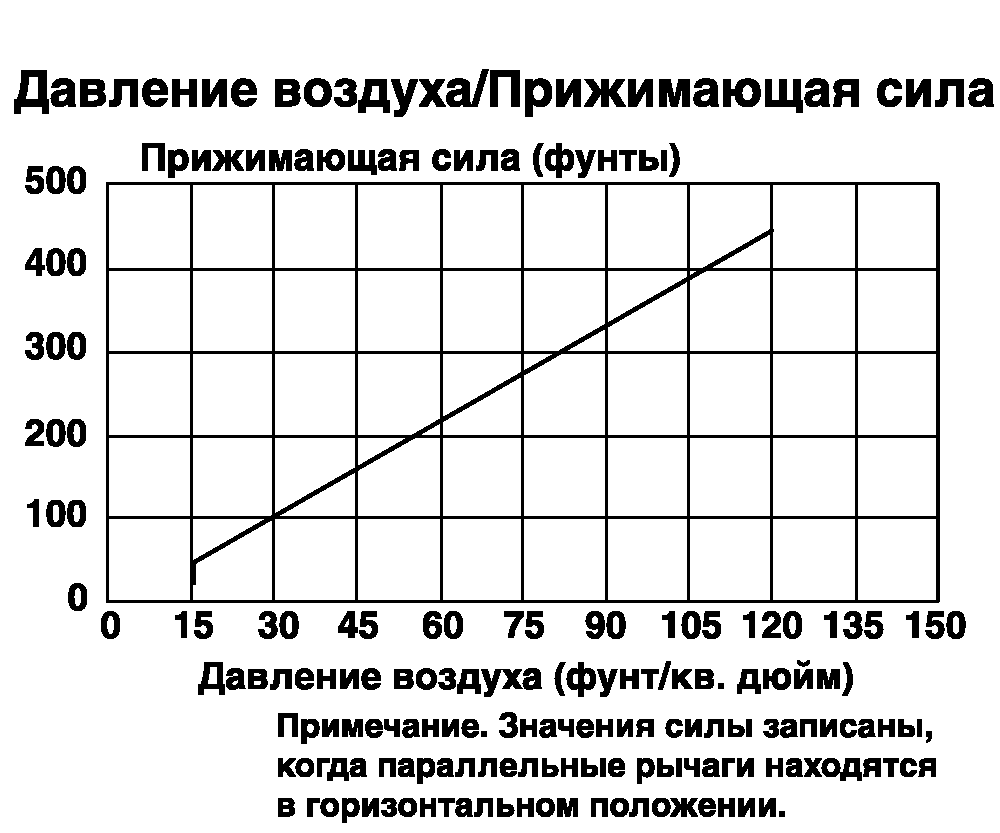

   A48647-59-20FEB02

   A - Клапан

   B - Тумблерный переключатель

   C - Т-образный патрубок

   D - Клапан

   E - Фитинг

   При наличии разделенных рядков подсоедините шланг с белой меткой к фитингу (B). Подсоедините шланг без белой метки, предназначенный для основных рядов, к тройнику (С).

   Настройки клапана пневматического прижима
   	Поверните клапан (A)	Поверните клапан (D)
   Повысьте давление	Против часовой стрелки
   Понизьте давление	По часовой стрелке
   Повысьте давление (раздельные рядки)	Против часовой стрелки	Против часовой стрелки
   Понизьте давление (раздельные рядки)	По часовой стрелке	По часовой стрелке

---




3. ПРИМЕЧАНИЕ: Электропитание компрессора связано с выключателем зажигания трактора. Компрессор не работает, если зажигание выключено.

   Чтобы увеличить прижим системы, включите компрессор с помощью тумблерного переключателя (E) и откройте соответствующие клапаны в соответствии с приведенной выше таблицей. По достижении нужного давления выключите компрессор.

4. Падение давления более чем на 83 кПа (0,8 бар) (12 фунтов на кв. дюйм) за 10 часов считается чрезмерным и может указывать на утечку из фитинга.

   ПРИМЕЧАНИЕ: Нанесите мыльный раствор на фитинги. При наличии утечки воздуха появятся мыльные пузыри.

   Чтобы выполнить проверку всех соединений на чрезмерное падение давления, нанесите на них мыльный раствор в следующем порядке:

   1. Фитинги компрессора с резьбой — при наличии утечки затяните или обмотайте резьбу лентой для резьбовых соединений и установите фитинги.

   2. Фитинги компрессионных шлангов — при наличии утечки полностью вставьте шланги в соединительные муфты.

      Если утечка не устранена, то сбросьте давление в системе, одновременно вдавите компрессионное кольцо и осторожно выдавите линию подачи воздуха из фитинга. Срежьте конец шланга под прямым углом, зачистите и снова вставьте шланг в муфту.

   3. Шарнирный тройник или колено на верхней части пневматической пружины — при наличии утечки сбросьте давление в системе и снимите фитинг. Проверьте уплотнительное кольцо и уплотнительные поверхности на предмет повреждения. Очистите уплотнительные поверхности и установите фитинг на место.
