Рекомендации по гидравлическим соединениям
A64361-UN-11MAR09

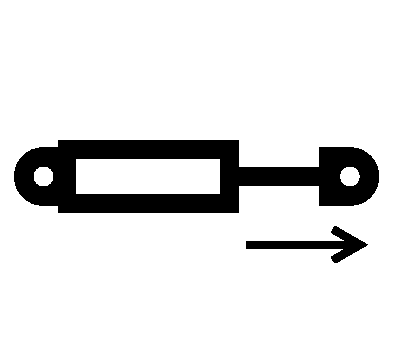

Символ выдвижения
A64362-UN-11MAR09

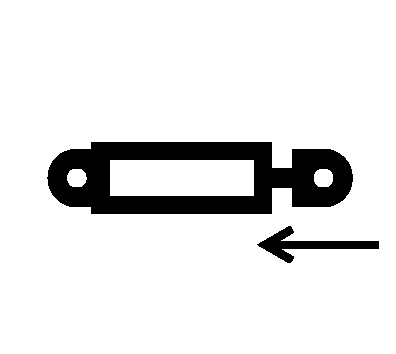

Символ втягивания
Символы выдвижения и втягивания изображены на крышке СКК.
Конкретную подробную информацию об эксплуатации гидравлической системы см. в руководстве по эксплуатации трактора.
ВАЖНО: Сливной шланг картера необходимо подсоединить до подключения любого другого шланга.
|
Шланговые соединения1 |
Настройки функций Для тракторов John Deere |
||||
|---|---|---|---|---|---|
|
Маркировка шлангов |
Клапан СКК |
давления до |
Возвратная магистраль |
Поток |
Удержание (время) |
|
Функции рамы |
I |
Выдвинут |
Втянут |
Не более 10 |
Постоян. “C” Уровень вакуума в CCS регулируется клапаном CCS |
|
Автономные маркеры (Если имеется.) |
II |
Выдвинут |
Втянут |
Начните с 5 |
10 секунд или столько, сколько потребуется для полного выдвижения/втягивания |
|
Вакуумная система (подсоединяется к отдельным клапанам СКК и управляется с помощью функций кабины) |
III и IV |
Втянут |
Выдвинут |
Начать с 4 и отрегулировать, чтобы получить требуемое разряжение |
Постоян. “C” |
|
Вакуумная система (подсоединяется к одному клапану СКК и управляется с помощью встроенных клапанов)2 |
IV |
Втянут |
Выдвинут |
Не более 10 |
Постоян. “C” |
|
Привод с регулируемой скоростью на СКК (при наличии) |
V |
Втянут |
Выдвинут |
Не более 10 |
Постоян. “C” |
|
Вакуумная система (подсоединяется к системе дополнительного отбора мощности и управляется с помощью встроенного клапана) |
Напорная линия системы дополнительного отбора мощности |
Возвратная линия системы дополнительного отбора мощности |
|||
|
Привод с регулируемой скоростью к дополнительному отбору мощности с работой по нагрузке34 |
Напорная линия системы дополнительного отбора мощности |
Возвратная линия системы дополнительного отбора мощности |
|||
ВНИМАНИЕ: Гидравлические
шланги могут выйти
из строя вследствие
механического
повреждения, образования
перегибов, старения
или воздействия
среды. Регулярно
проверяйте шланги.
Заменяйте поврежденные
шланги.
ВАЖНО: Возвратные шланги привода вакуумного насоса и привода с регулируемой скоростью со специальным наконечником необходимо подсоединить к отверстию трактора Extend (Выдвижение). Избегайте пиков давления, которые могут привести к повреждениям; переведите рычаг СКК в положение плавающего режима для отключения гидромотора вакуумного насоса и привода с регулируемой скоростью.
Система SeedStar™ используется для управления приводом с регулируемой скоростью.
|
SeedStar — это товарный знак компании Deere & Company 1 Сливной шланг картера НЕОБХОДИМО подсоединить ДО подключения любого другого шланга. 2 Если к одному СКК трактора подсоединены два или более гидромотора вакуумного насоса, необходимо использовать клапаны регулировки расхода на наружной сеялке для регулировки уровня вакуума. 3 Если сеялка не оснащена ни автономными маркерами, ни вакуумной системой, привод с регулируемой скоростью можно отключить от дополнительного отбора мощности и подключить к СКК. 4 Дополнительные сведения о соединениях линии определения нагрузки см. в руководстве по эксплуатации трактора. |
OUO6064,000023A-59-20100811 |
