Осмотр и очистка ротора и корпуса вакуума

1. ВАЖНО: При обращении с частями орудия, покрытыми протравливающими препаратами, следуйте инструкциям изготовителя химикатов. Используйте надлежащие средства защиты кожи, глаз и органов дыхания.

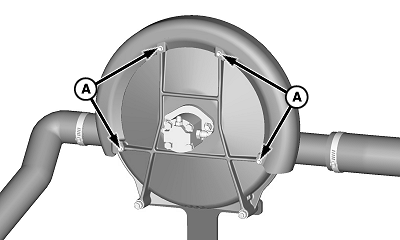

   A59230-UN-15FEB07

   A - Винты с головками

   Вывинтите винты с головкой под ключ (A).

---




2.

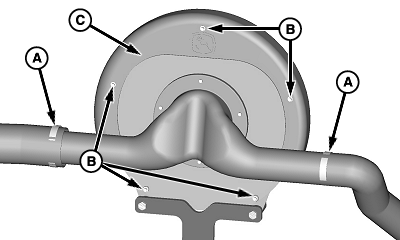

   A59231-UN-15FEB07

   A - Шланговые зажимы

   B - Винты с головками

   C - Кожух

   Снимите хомуты шлангов (A), выкрутите винты с головкой (B) и снимите крышку (C) с вакуумного вентилятора.

---




3.

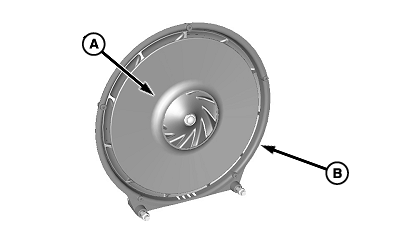

   A70792-UN-23FEB11

   A - Ротор

   B - Корпус

   Очистите ротор и корпус.

---




4. Осмотрите ротор (A) на отсутствие сколов или трещин. При наличии повреждения замените ротор. Следует обратиться к дилеру John Deere™.

5. Проверьте корпус вакуумного вентилятора (B) на наличие признаков контакта с ротором. Замените корпус вакуумного вентилятора и ротор, если контакт обнаружен. Следует обратиться к дилеру John Deere™.

6. Установку деталей производите в обратном порядке.

7.
   A59231-UN-15FEB07

   A - Шланговые зажимы

   B - Винты с головками

   C - Кожух

   Установите крышку (C), хомуты шлангов (A) и вкрутите винты с головкой (B).

---




8.
   A59230-UN-15FEB07

   A - Винты с головками

   Вставьте винты с головками (A).

---
